Образцы шероховатости

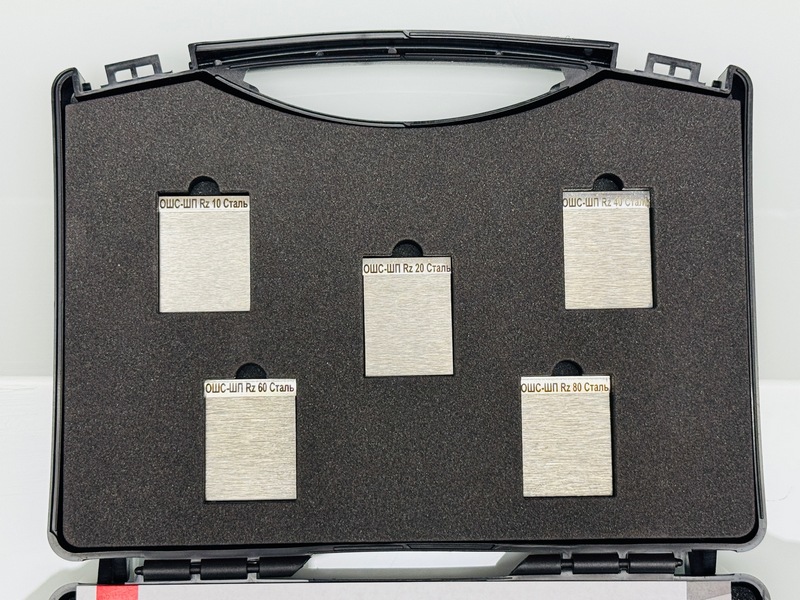

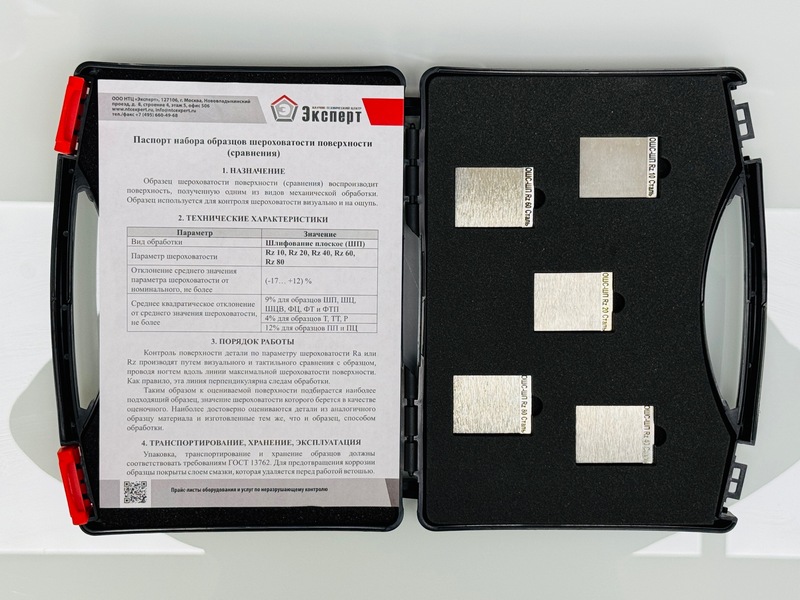

Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.
Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК. Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Протокол поверки образцов шероховатости можно скачать здесь.
Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. Наша лаборатория укомплектована контактным профилометром I класса точности и имеет аккредитацию на право калибровки образцов шероховатости и других изделий по основным шкалам: Rа; Rz; Rmax; Rp; Sm; tp; Rv; Rq; S; и другим. По результатам контроля шероховатости составляется сертификат о калибровке и сжатый отчет с перечнем измеренных параметров и графическим изображением профиля. Пример отчета приведен ниже. При измерении шероховатости деталей сложной формы и в случае затрудненного доступа, может быть применен метод слепков, заключающийся в снятии отпечатка поверхностей для измерения по ним высоты профиля. Измерения возможны как в нашей лаборатории, так и с выездом на объект заказчика. Все измерения проводятся аттестованными метрологами.
Образцы шероховатости поверхности

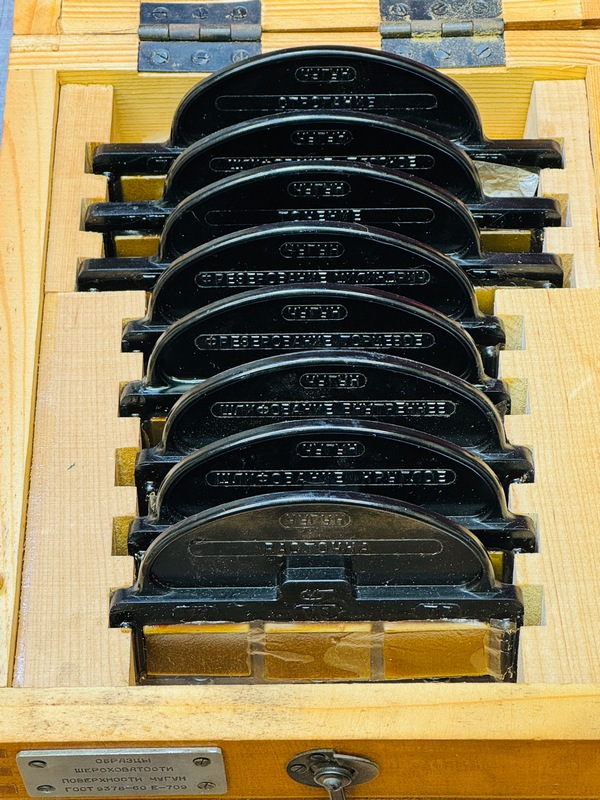

Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.
Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.
Эталоны шероховатости Elcometer 125

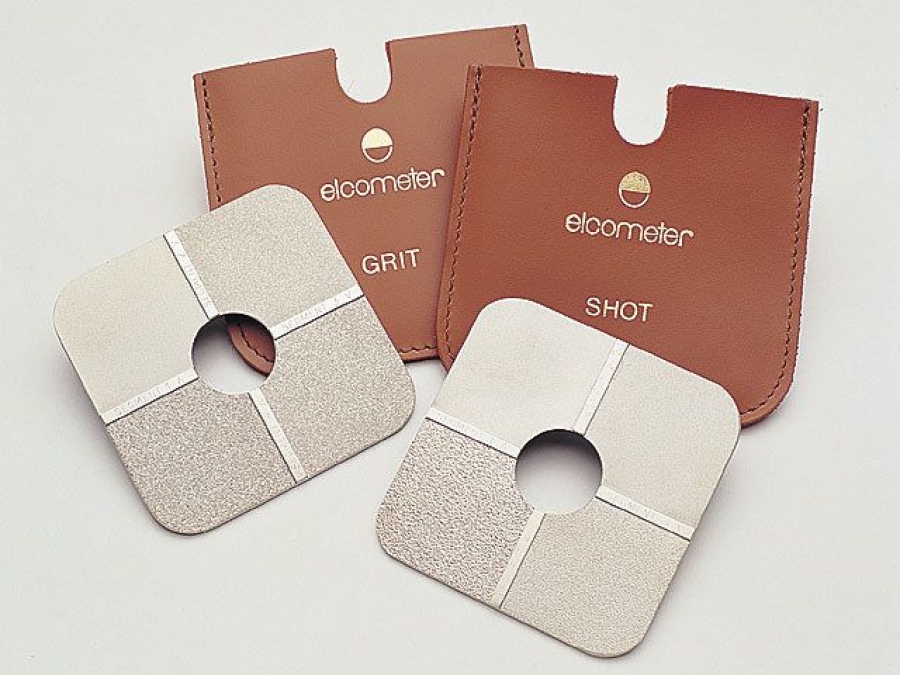

Эталоны шероховатости поверхности Elcometer 125 используются для оценки шероховатости поверхности после струйной очистки по ISO 8503-1 и ISO 8503-2. Эталоны (компараторы) Elcometer 125 поставляются в двух вариантах: - Grit (песок) – для поверхностей после пескоструйной обработки и Shot (дробь) – для поверхностей после дробеструйной обработки. Наборы поставляются в виде пластин по четыре секции в каждой. Пескоструйные образцы имеют среднее значение высоты профиля (hy) 25, 60, 100, 150 мкм. Дробеструйные имеют номиналы 25, 40, 70 и 100 мкм. Производство Elcometer – Великобритания.
Меры шероховатости В7-МШ

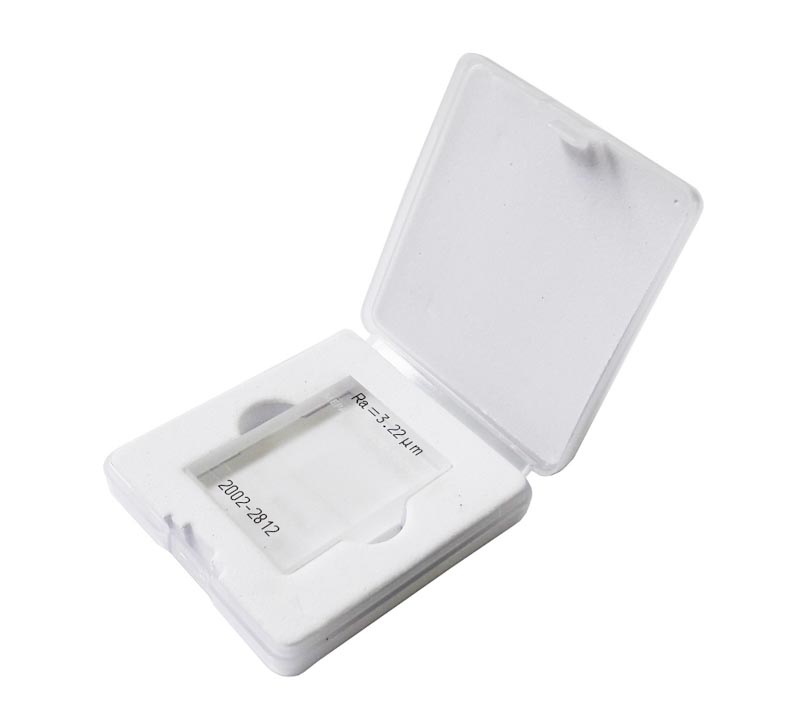

Меры шероховатости В7-МШ предназначены для передачи единицы длины в области измерений шероховатости и проведения поверки или калибровки профилометров всех типов. Меры В7-МШ внесены в Госреестр СИ №79910-20, разряд точности 2. Меры шероховатости В7-МШ поверяются по методике МП 203-27-2020. Межповерочный интервал 2 года.
Меры выполнены в виде пластинок из ПВХ с высокими показателями твёрдости, и точности параметра шероховатости, благодаря чему имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Профиль мер сформирован методом масочного травления пластин, вклеенных в пластиковое прозрачное основание.
Профильные меры ПРО-10
Профильные меры ПРО-10 предназначены для передачи размера единицы длины при измерении параметров шероховатости Ra, Rz, R и RSm в диапазоне от 10-8 до 10-4 м. В отличие от описанных выше образцов шероховатости сравнения, которые служат для визуальной оценки шероховатости полученной различными способами обработки, профильные меры ПРО-10 используются для поверки (калибровки) профилометров и других приборов, в том числе оптических, электронных и других микроскопов. Меры ПРО-10 внесены в Госреестр и признаны годными к применению по 2-му разряду.
Меры представляют собой кремниевые пластинки с периодическими линейными неровностями трапецеидального профиля, выполненные методом масочного травления и вклеенные в массивное основание. Меры поставляются отдельно или наборами с параметрами по количеству поддиапазонов измерения поверяемого средства измерений.
Эталоны шероховатости Elcometer 129 Rubert и Rugotest

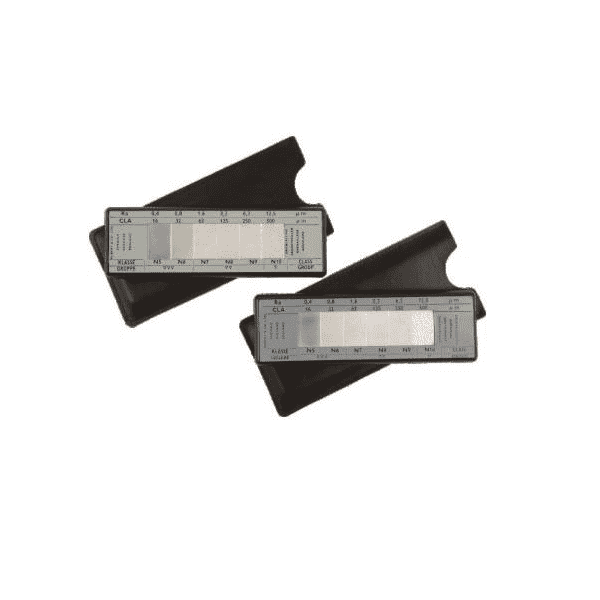

Elcometer 129 – наборы эталонов шероховатости для сравнения с образцом визуально и на ощупь. Наборы поставляются в двух вариантах. «Rubert» для оценки поверхности после пескоструйной (Grit) или дробеструйной (Shot) обработки и «Rugotest» для оценки поверхностей обработанных любым из двух способов в одном блоке. Эталоны соответствуют европейскому стандарту EN 1370. Производство Elcometer – Великобритания.
