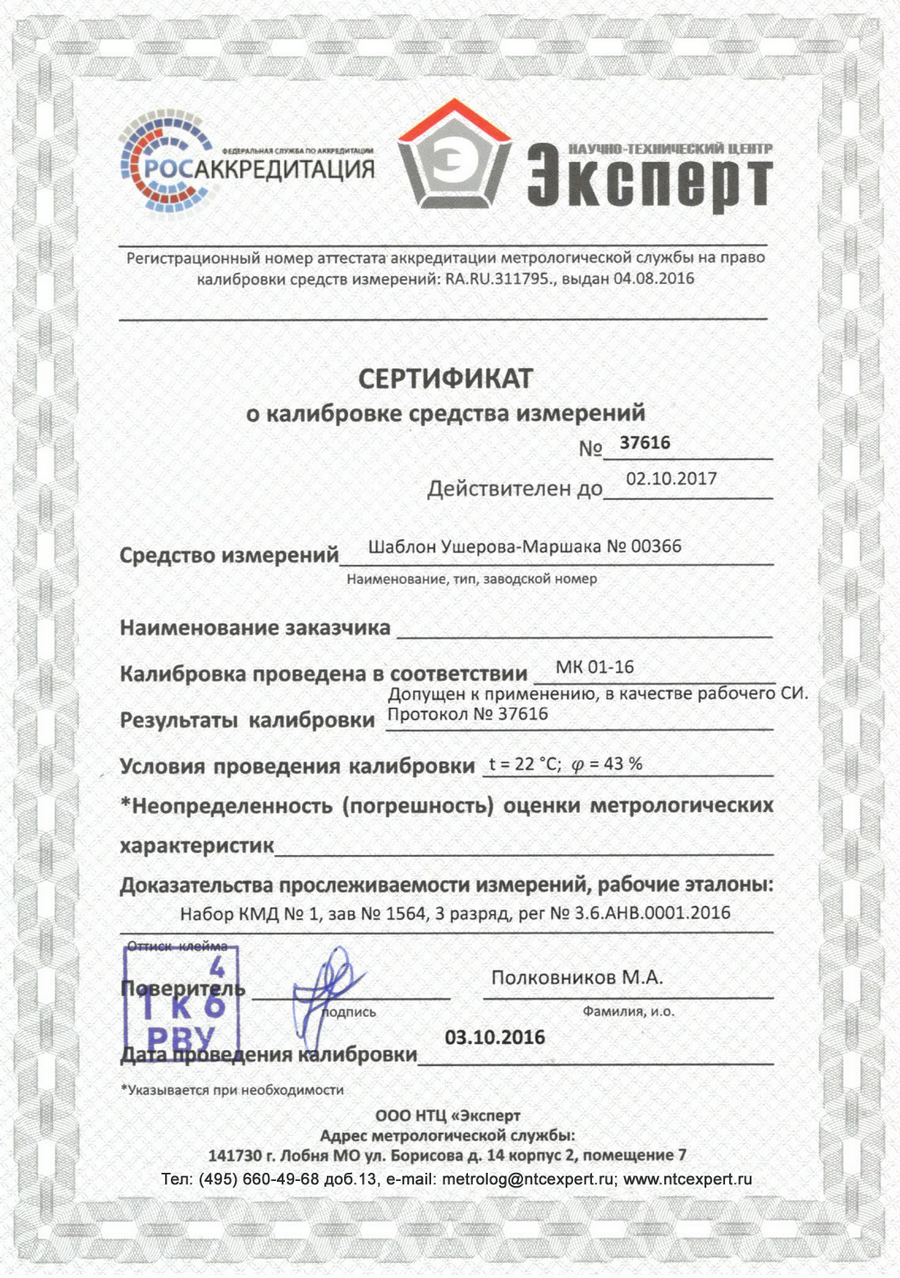

сертификат о калибровке

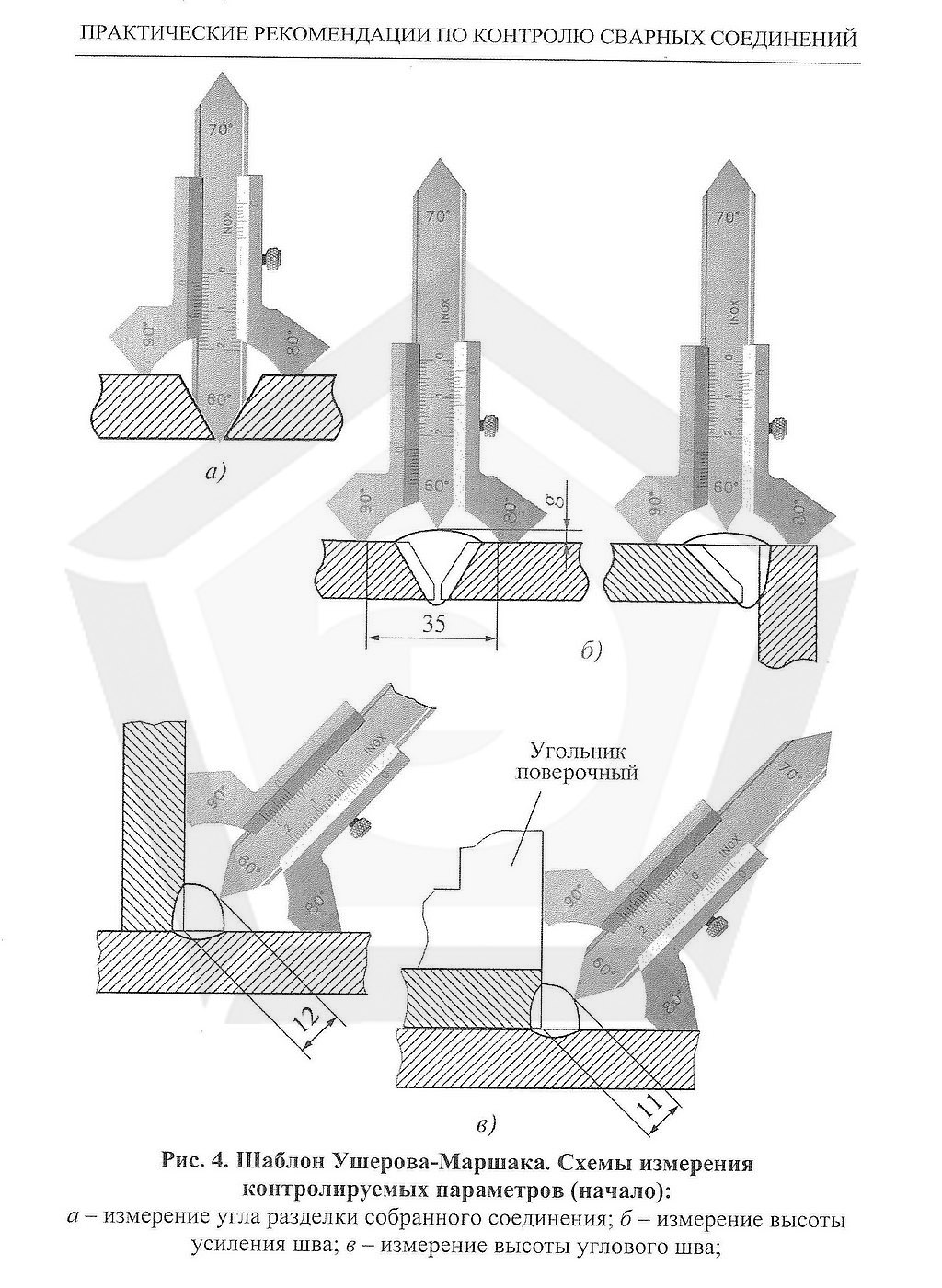

Инструкция по использованию шаблона Ушерова-Маршака

Сертификат соответствия ГОСТ Р стр 2

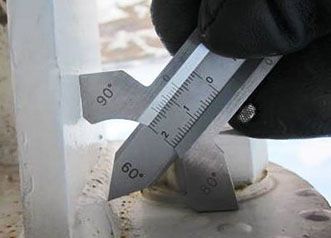

Катетомер Ушерова-Маршака в работе

Шаблон Ушерова-Маршака в работе 3

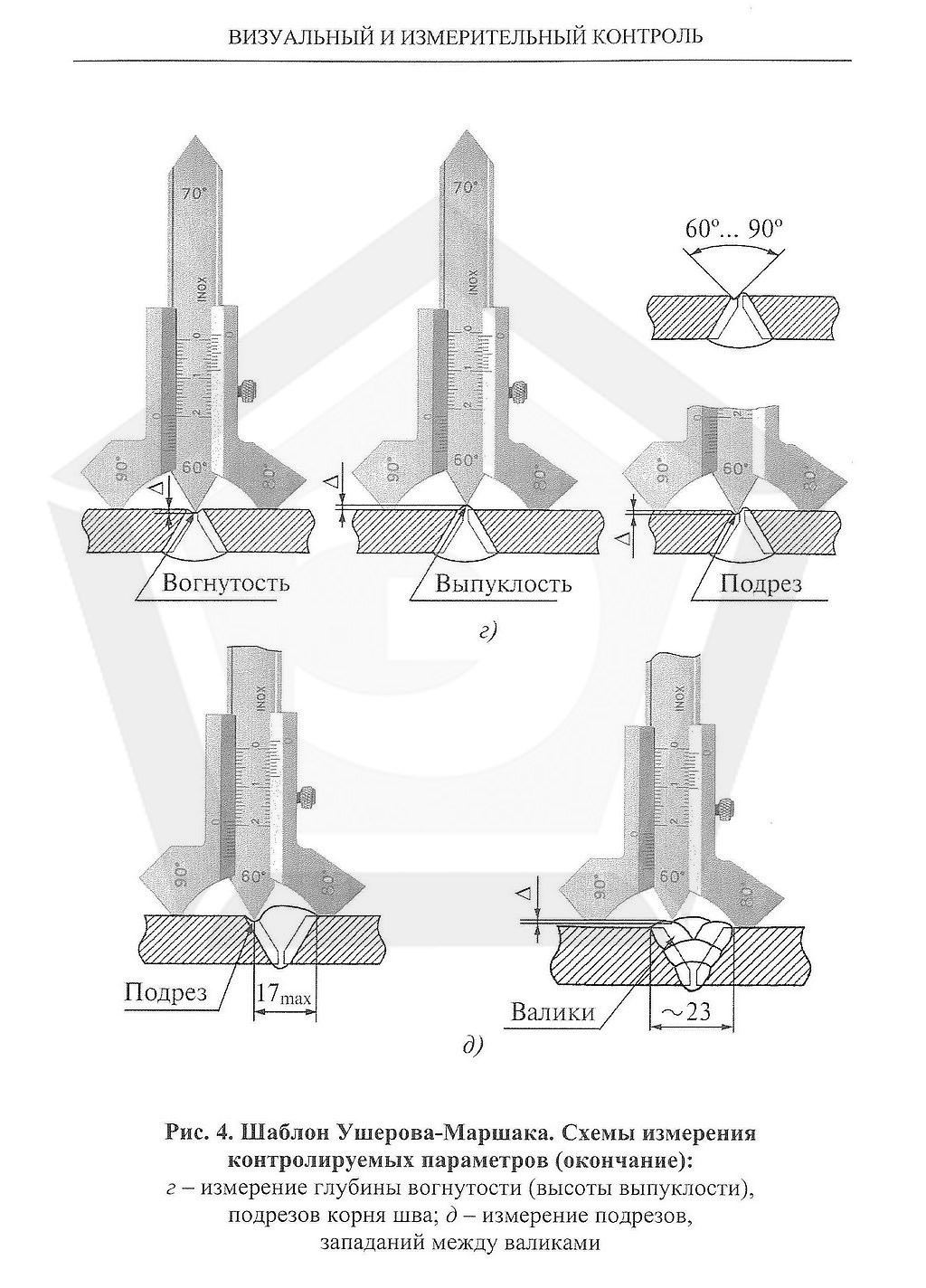

Шаблон Ушерова-Маршака инструкция

Сертификат соответствия ГОСТ Р

Сравнительные характеристики шаблонов сварщика

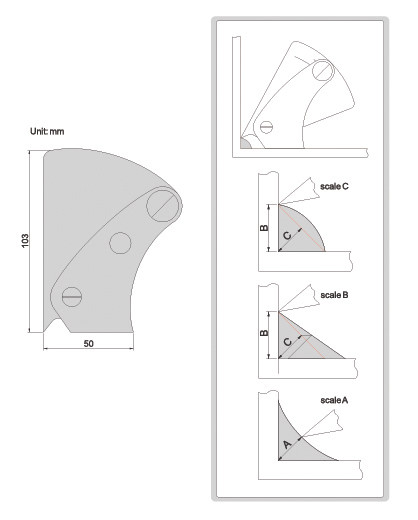

Универсальный шаблон сварщика конструкции В.Э. Ушерова-Маршака (в некоторых источника КТ-20, WG-3, Ласточка) предназначен для измерения скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Использование шаблона Ушерова-Маршака регламентировано инструкцией по визуальному контролю РД 03-606-03. Калибровка шаблона описана методикой МК 16.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ и входит в состав комплекта ВИК «Инспектор». Как пользоваться шаблоном конструкции Ушерова-Маршака показано на схеме слева.

Технические характеристики шаблона Ушерова-Маршака:
  • Материал – нержавеющая сталь;
  • Диапазон измерения: 0-20 мм;
  • Точность - 0,1 мм;
  • Угол скоса кромки (4 угла подготовки: 60°, 70°, 80°, 90°)

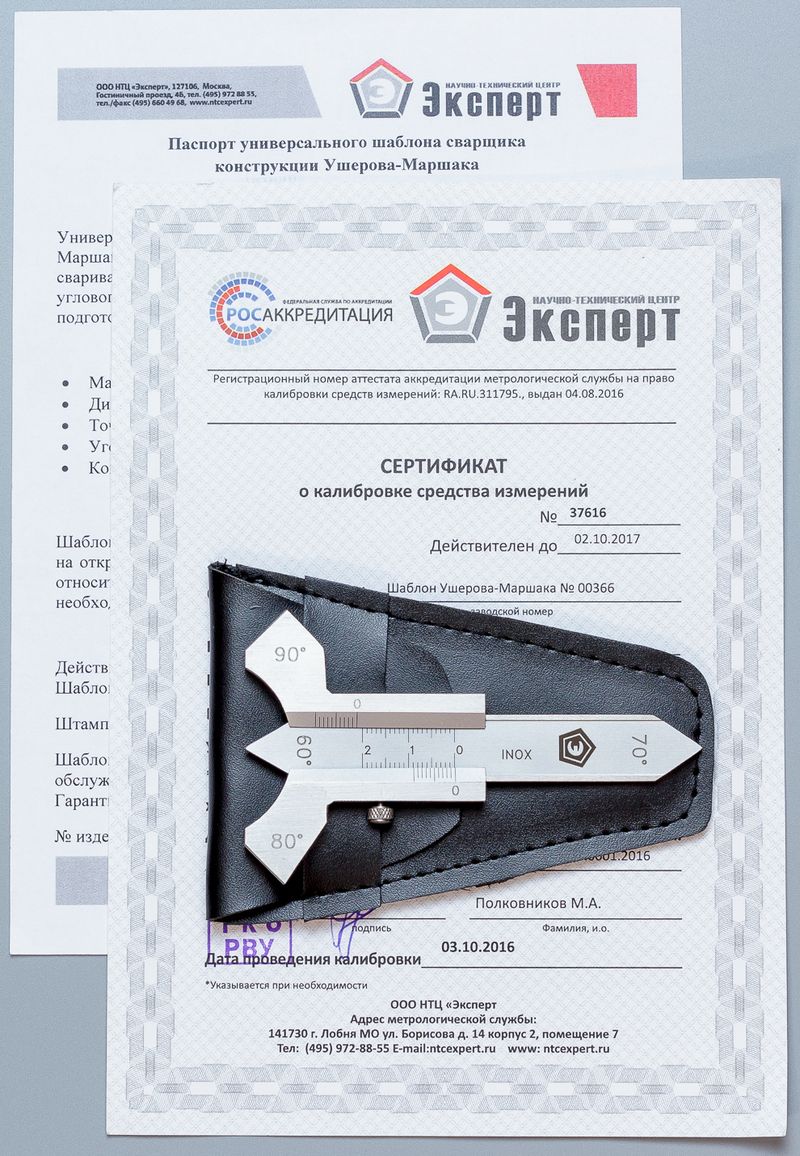

Комплект поставки: шаблон Ушерова-Маршака, паспорт с инструкцией, сертификат о калибровке (по заявке), чехол.


Дополнительные материалы:

Шаблон Ушерова-Маршака для сварщика


Подпишитесь на наш канал YouTube


Функции, диапазоны измерения и погрешности шаблонов сварщика российского и зарубежного производства

Наименование измеряемого параметра Ушерова- Маршака Красовского
УШК-1
Катетомер
КМС 3-16
УШС-2 УШС-3 УШС-4 WG-1 WG-2+ WG-8
Bridge Cam
WG-4
Hi-Lo
WG-4
Single Hi-Lo
WG-18
V-WAC
TapiRUS WG-7
AWS
WG-12
SKEW-T
Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр. Диап. Погр.
Угол разделки кромки, °                 0-45 ±2,50 0-45 ±2,50 90- 150 ±2,50 80-160 ±2,50 0-60 ±2,50 37,5-75,0 ±2,50         8-40 ±2,50
Измерение толщины стенки труб и заготовок, мм                                     0-25 ±0,20         0-55 ±0,10
Измерение внутренней несоостности, мм                                     0-30 ±0,20 7-40 ±0,20
Западния между валиками, глубины вогнутости корня шва, смещение кромок, подрезов, мм 0-10 ±0,10             0-15 ±0,50 0-15 ±0,50 0-15 ±0,10 0-15 ±0,10 0-25 ±0,20         0-6 ±0,20 0-20 ±0,10
Толщина зазора в соединениях, мм                 1-4 ±0,25 1-4 ±0,25 1-5 ±0,20 1-6 ±0,10         1-4 ±0,20
Измерение угла вертикальной заготовки, °                                                 24-128       0-60 ±2,50
Высота усиления стыкового шва, высота выпуклости корня шва, смещение кромок, подрезов, мм 0-10 ±0,10 0-4,5 ±0,25         0-5 ±0,50 0-5 ±0,50 0-15 ±0,10 0-15 ±0,10 0-25 ±0,20 0-30 ±0,20     0-6 ±0,20 0-10 ±0,10 0-20 ±0,20
Высота усиления углового и нахлестанного шва, мм 0-20 ±0,10 3-15 ±0,50             0-12 ±0,50 0-25 ±0,10 1-15 ±0,30 0-25 ±0,20             0-22 ±0,50 0-20 ±0,20
Высота катета углового шва, мм                         0-15 ±0,10 0-7 ±0,10 0-25 ±0,20 0-30 ±0,20         0-23 ±0,10 0-20 ±0,20
Измерение высоты катета углового шва > или ˂ 90°                                                         0-50 ±0,20
Расчет нормативной высоты катета углового шва > или ˂ 90°                                                         Комплект с линейкой сварщика
Длина катетов, мм         3-16 ±0,20 4-14 ±0,20                                 0-23 ±0,10
Притупление кромки и ширина шва, мм             0-50 ±0,15 0-50 ±0,15 0-50 ±0,15 0-40 ±0,15 0-60 ±1,00 0-60 ±1,00         0-25 ±0,20 0-55 ±0,15
Высота корневого слоя, мм                                                 Расчет на сайте
Высота выпуклости (при сварке разнотолщинных элементов), мм
Увод кромок, мм
Диаметр, овальность, мм                                                 133-1420
Плавность перехода, °                                                 110-150




Шаблон Ушерова-Маршака в наличии на складе. Заказать доставку шаблонов можно до двери либо до терминалов транспортной компании в городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
