Лаборатория НТЦ «Эксперт» оказывает услуги по капиллярному контролю. По результатам контроля выдается заключение о качестве контролируемого объекта. Работы проводятся дефектоскопистами, аттестованными на II и III уровни и имеющими всё необходимое оборудование. Проведение работ возможно в московском регионе и за его пределами. Пример отчёта.

Капиллярный контроль – самый чувствительный метод НК. К капиллярным методам неразрушающего контроля относят методы, основанные на капиллярном проникновении индикаторных жидкостей (пенетрантов) в поверхностные и сквозные дефекты. Образующиеся индикаторные следы обычно регистрируются визуальным способом. С помощью капиллярных методов определяется расположение дефектов, их протяженность и ориентация на поверхности. Капиллярная дефектоскопия применяется при необходимости выявления малых по величине дефектов, к которым не может быть применен визуальный контроль. Контроль капиллярным методом проводится в соответствии с ГОСТ 18442. Простейшей разновидностью капиллярного контроля является метод «мел-керосин». В настоящее время керосин и мел почти полностью уступили место высокочувствительным пенетрантным системам, обеспечивающим лучшую проникающую способность и выявляемость дефектов.

Капиллярные методы используются для контроля объектов любых размеров и форм, изготовленных из черных и цветных металлов и сплавов, стекла, керамики, пластмасс и других неферромагнитных материалов. С помощью капиллярной дефектоскопии возможен контроль объектов из ферромагнитных материалов в случае, если применение магнитопорошкового метода невозможно в связи с условиями эксплуатациями объекта или по другим причинам.

Капиллярная дефектоскопия применяется в таких отраслях промышленности, как энергетика, авиация, ракетная техника, судостроение, металлургия, химическая промышленность, автомобилестроение. Капиллярная дефектоскопия используется при мониторинге ответственных объектов перед приемкой и в процессе эксплуатации.

Дефекты, наиболее эффективно выявляемые капиллярным методом – это термические, шлифовочные и усталостные трещины, возникающие при механической обработке, пористость при литье, дефекты по границам зерен от длительной эксплуатации и другие дефекты.

В зависимости от способов получения первичной информации капиллярные методы подразделяют на:

• Цветной (хроматический);
• Яркостный (ахроматический);
• Люминесцентный;
• Люминесцентно-цветной

Видео процесса капиллярной дефектоскопии представлено ниже (перевод НТЦ Эксперт)

Процесс выявления несплошностей капиллярным методом подразделяют на пять стадий:

• Подготовка объекта (очистка) ;
• Заполнение полостей индикаторным пенетрантом;
• Удаление излишков индикаторного пенетранта;
• Нанесение проявителя;
• Контроль

Подготовка объекта

Перед заполнением пенетрантом все загрязняющие вещества (ржавчина, масла) и покрытия должны быть удалены с исследуемой поверхности. Очистка объекта контроля осуществляется механическим, паровым, растворяющим, химическим и другими способами с последующей сушкой. Неорганические загрязнения требуют преимущественно механической очистки, а органические – применения специальных составов (очистителей). Необходимые способы очистки определяются в технической документации на проведение контроля. Максимальная шероховатость ОК допустимая при капиллярном контроле - Ra 3,2 (Rz 20).

Заполнение полостей индикаторным пенетрантом

Заполнение несплошностей пенетрантом может проводиться капиллярным, вакуумным, компрессионным и другими способами. Наиболее распространен капиллярный способ, при котором происходит заполнение полостей пенетрантом при смачивании поверхности с помощью распыления или нанесения кистевым способом.

Благодаря особым качествам, обеспечиваемых подбором веществ с определенными физическими свойствами (поверхностное натяжение, вязкость, плотность), пенетрант после нанесения проникает в мельчайшие несплошности, имеющие выход на поверхность контролируемого объекта. Время, необходимое для воздействия пенетранта, может варьироваться в зависимости от температуры поверхности. Холодная погода усложняет проведение технологического процесса из-за возможной конденсации воды на поверхности объекта и замедления проникновения пенетранта в полости.

Удаление излишков индикаторного пенетранта

Избыток пенетранта удаляется с поверхности протиркой салфеткой, промыванием водой или очистителями, применяемыми при подготовке объекта. Пенетрант должен удаляться с поверхности, но не из полостей несплошностей. Чаще всего рекомендуется наносить очиститель на салфетку, а не на контролируемую поверхность. Увлажненную в процессе очистки поверхность подвергают естественной сушке; допускается сушка в потоке воздуха, а также протирка чистыми гигроскопическими материалами (например, салфеткой без ворса).

Нанесение проявителя

Нанесение проявителя осуществляется распылением, кистевым, погружным, обливным и другими способами. Рекомендуется нанесение одного или двух-трех тонких слоев проявителя. Избыточные количество проявителя может скрывать или затемнять индикаторные следы. В процессе воздействия проявитель растворяет находящийся внутри несплошности краситель и благодаря диффузии и адсорбции «вытягивает» его на поверхность. При правильной технологии нанесения материалов ширина контрастного следа в разы превосходит ширину дефекта, что позволяет невооруженным глазом выявлять мельчайшие трещины.

Контроль

В результате примененных при цветной дефектоскопии процессов на белом фоне контрастным цветом (как правило, красным) выделяются дефекты. Индикаторные следы несплошностей проявляются после высыхания проявителя; изготовитель может рекомендовать короткий срок дополнительной выдержки (например, пять минут или более) для полного проявления индикаторных следов. Трещины, складки, несплавления в сварных швах обнаруживаются в виде цветных линий. Глубокие дефекты могут проявляться в виде точек, образующих линию. Поры обнаруживаются в виде рассеянных скоплений точек.

Особенность методики контроля сквозных дефектов (трещин, течей) на тонкостенных изделиях заключается в нанесении пенетранта и проявителя с разных сторон контролируемого изделия. Прошедший насквозь пенетрант будет хорошо виден с другой стороны контролируемого объекта.

Результат контроля оценивается визуально и может быть задокументирован с помощью фото- и видеоаппаратуры или перенесен на клейкую пленку.

При применении люминесцентных (флюоресцентных) пенетрантов исследование результатов происходит при ультрафиолетовом освещении в темном помещении. Дефекты проявляются в виде светящихся линий и точек желто-зеленых оттенков.

Наиболее удобной и часто используемой упаковкой для очистителей, пенетрантов и проявителей являются герметичные аэрозольные баллончики. При использовании баллончиков отпадает необходимость в использовании кистей, нет угрозы перерасхода или розлива материала. В ОСТ 26-5-99 содержатся примерные нормы расходования дефектоскопических материалов при нанесении при помощи аэрозольного баллона и кистью. Информация приведена в следующей таблице. Помимо расходования основных материалов, на 10 м² контролируемой поверхность в среднем тратится 24 м² ткани (салфетки), 3 пары перчаток и 2 щетки.

Чувствительность метода капиллярной дефектоскопии определяется способностью выявления дефектов данного размера с заданной вероятностью. В качестве параметра размера принимается ширина раскрытия дефекта - поперечный размер дефекта на контролируемой поверхности. Нижний порог чувствительности ограничивается количеством пенетранта, достаточным для получения контрастного изображения. В соответствии с ГОСТ 18442 установлено пять классов чувствительности: I (ширина раскрытия дефекта – менее 1 мкм); II (от 1 мкм до 10 мкм); III (от 10 мкм до 100 мкм); IV (от 100 до 500 мкм) и технологический класс (ширина раскрытия не нормируется). Класс чувствительности устанавливает разработчик объекта контроля.

Для неглубоких и широких дефектов применимо понятие верхнего порога чувствительности, который определяется тем, что из таких дефектов пенетрант может вымываться при удалении его излишков с поверхности.

К достоинствам капиллярных методом дефектоскопии относятся простота операции контроля и применимость к широкому ряду материалов. С помощью капиллярной дефектоскопии не только выявляются поверхностные или сквозные дефекты, но и получается ценная информация об их расположении, протяженности, ориентации и форме, что, как правило, облегчает понимание причин возникновения этих дефектов.

К недостаткам капиллярной дефектоскопии следует отнести невозможность выявления внутренних несплошностей, не имеющих выхода на поверхность. Выявление поверхностных несплошностей, имеющих ширину раскрытия более 500 мкм, капиллярными методами контроля не гарантируется.

Приборы, оборудование и средства контроля, применяемые при капиллярном контроле:

• Наборы для капиллярной дефектоскопии (очистители, проявители, пенетранты);
• Пульверизаторы;
• Пневмогидропистолеты;

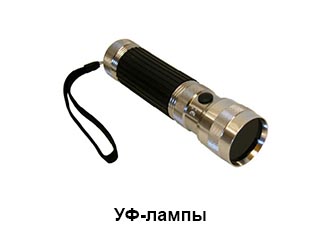

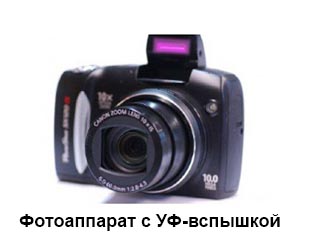

• Источники ультрафиолетового излучения;
• Контрольные образцы для капиллярной дефектоскопии

Контрольные образцы предназначены для определения чувствительности капиллярных методов, а также оценки проникающей способности пенетрантов в соответствии с ГОСТ 18442. Контрольный образец представляет собой металлическую пластину с искусственным дефектом в виде одиночной тупиковой трещины. Образец снабжен паспортом и сертификатом о калибровке, которые содержат фотографию трещины, ее размеры и инструкцию по эксплуатации. При использовании контрольного образца должны соблюдаться условия очистки и хранения. Ресурс использования контрольного образца по КД ограничен количеством возможных применений, которое регламентируется изготовителем.
