В фотоальбоме дефектов металла представлено более 200 фотографий и схематических изображений дефектов поверхности металла, выявляемых при визуальном и измерительном контроле. Помимо фотографий каждый дефект имеет определение из нормативной документации. Название каждого дефекта продублировано на английском, немецком и французском языках. В конце альбома содержится список рекомендуемой литературы и средств для проведения визуального контроля.
Материал альбома основан на следующих документах:
- ГОСТ 21014-88 «Прокат чёрных металлов. Термины и определения дефектов поверхности»;
- ГОСТ 19200-80 «Отливки из чугуна и стали. Термины и определения дефектов»;
- РД 03-606-03 «Инструкция по визуальному и измерительному контролю».
Фотоальбом дефектов металла может быть использован при подготовке и аттестации сварщиков и дефектоскопистов по визуально-измерительному контролю, а также представляет интерес для научных работников по направлению металлургия. Для учебных и научных работ рекомендуется также использовать первую часть данного издания – Фотоальбом дефектов сварки.
Содержание фотоальбома дефектов металла
Дефекты по ГОСТ 19200-80:
1. Дефекты несоответствия по геометрии отливки:

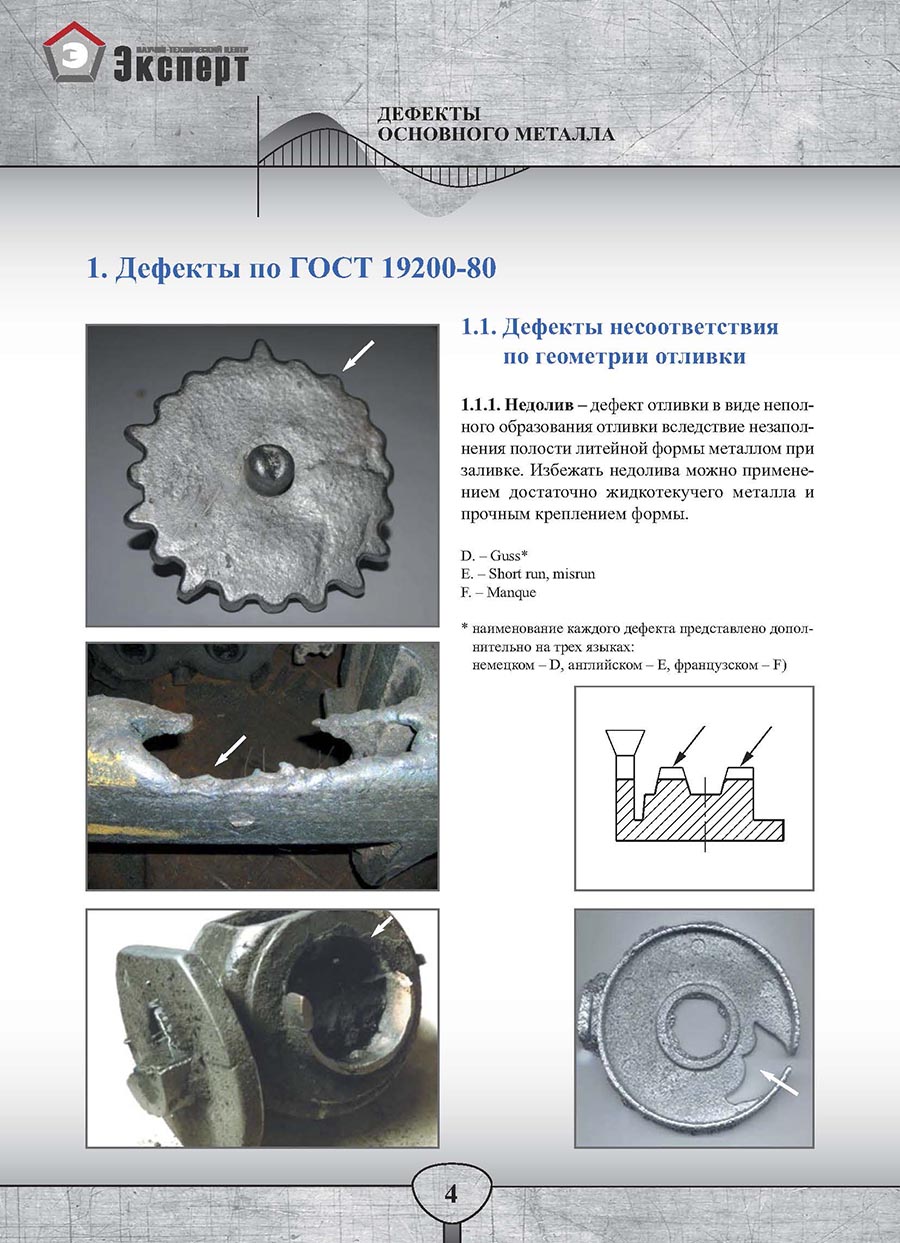

- Недолив

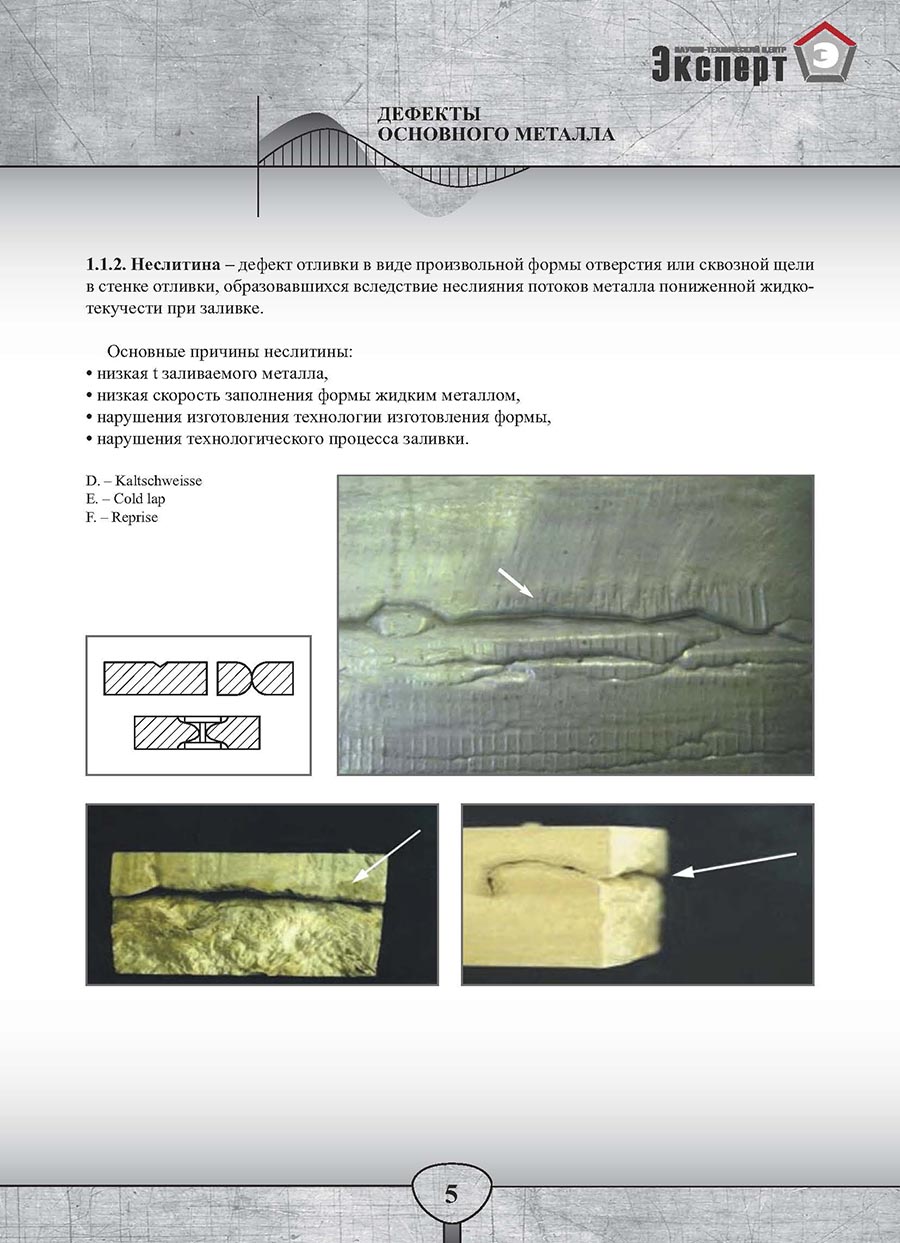

- Неслитина
- Обжим
- Подутость
- Перекос
- Стержневой перекос
- Разностенность
- Стержневой залив
- Коробление
- Незалив
- Вылом
- Зарез
- Прорыв металла
- Уход металла
2. Дефекты поверхности отливки:
- Пригар
- Спай
- Ужимина
- Нарост
- Залив

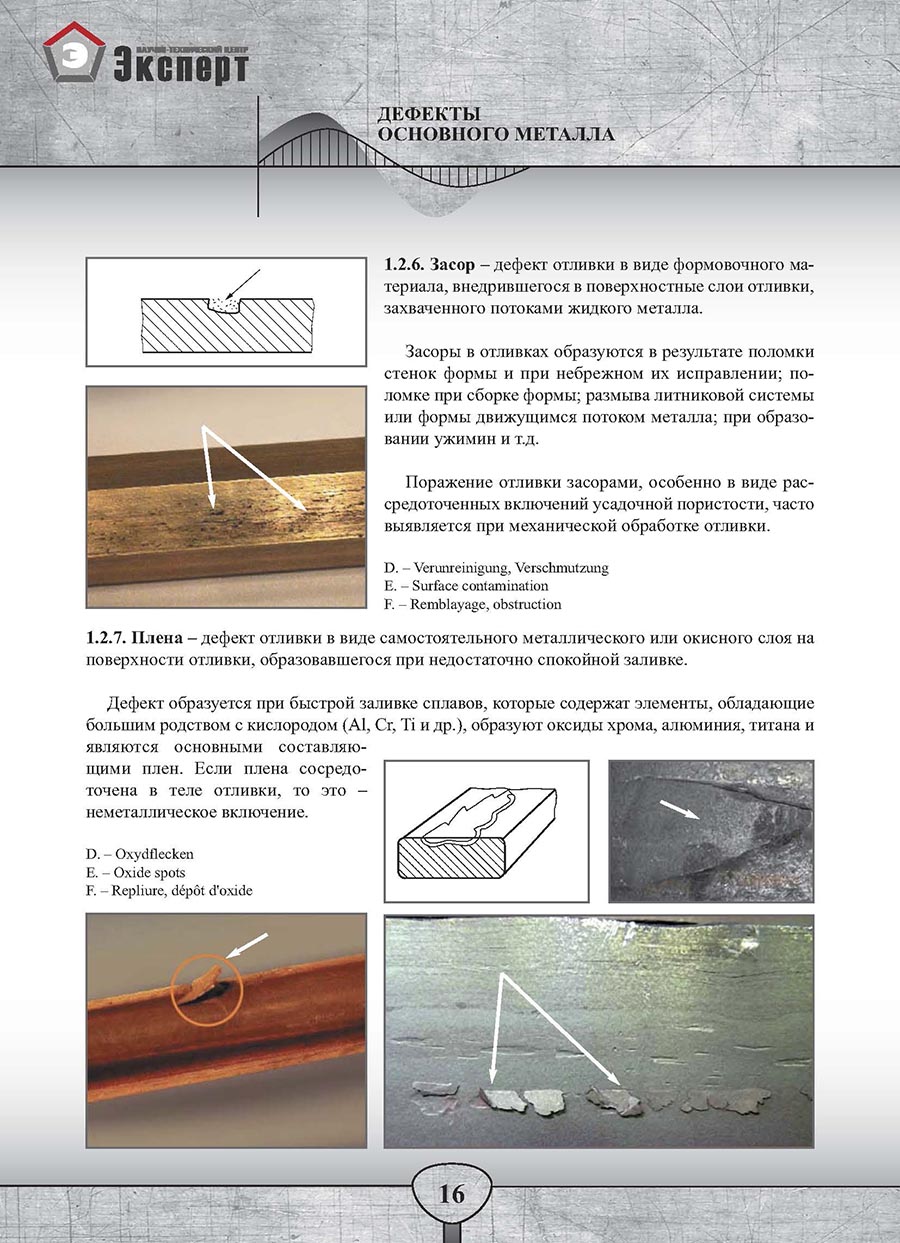

- Засор
- Плена

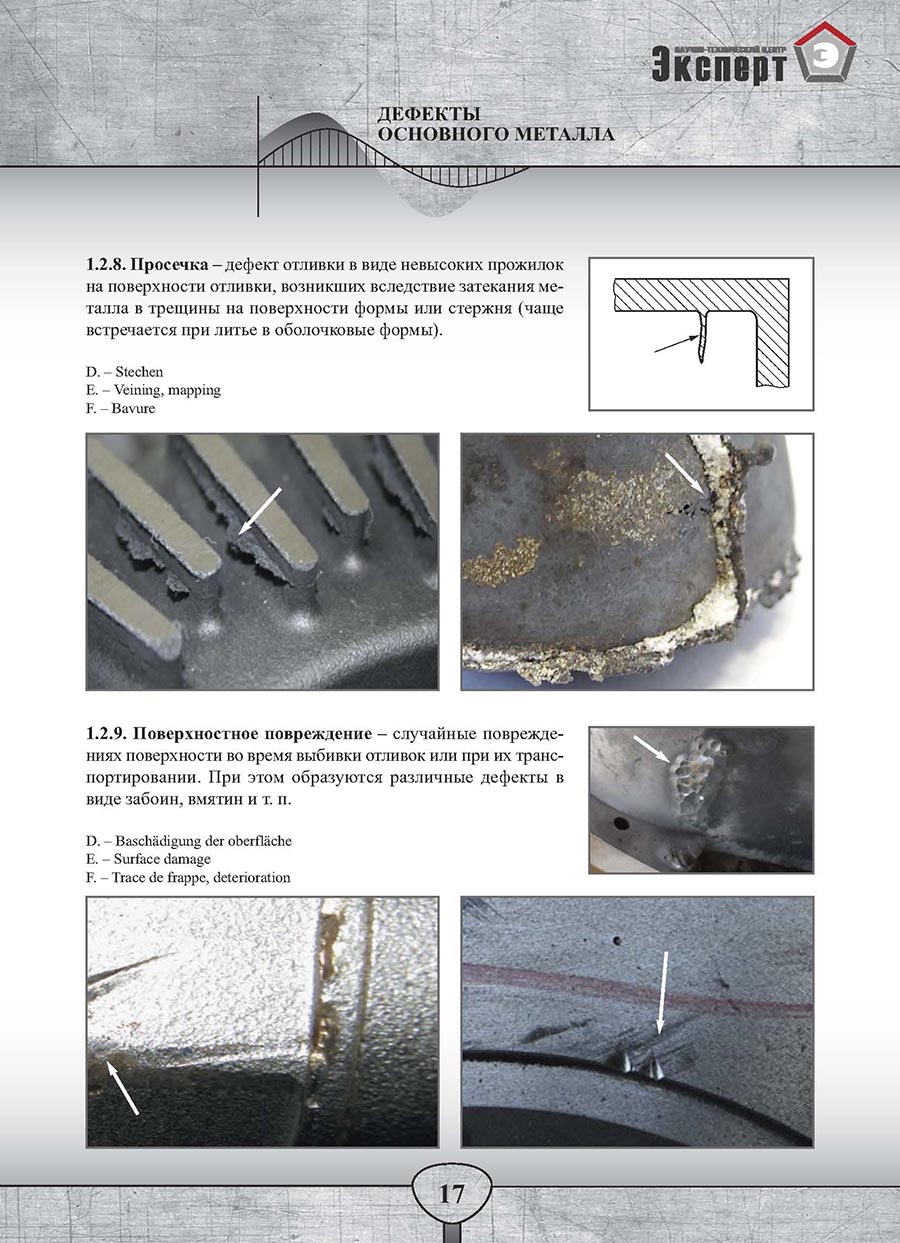

- Просечка
- Поверхностное повреждение
- Складчатость
- Газовая шероховатость
- Грубая поверхность
3. Дефекты несплошности в теле отливки:
- Горячая трещина
- Холодная трещина
- Межкристалическая трещина
- Газовая раковина
- Ситовидная раковина
- Усадочная раковина
- Песчаная раковина
- Шлаковая раковина
- Залитый шлак
- Графитовая пористость
- Усадочная пористость
- Газовая пористость
- Рыхлота
- Вскип
- Утяжина
4. Дефекты включений:
- Металлические включения
- Неметаллические включения
- Королек
5. Дефекты несоответствия по структуре:
- Отбел
- Половинчатость
- Ликвация
- Флокен
Видео презентация фотоальбома Дефекты основного металла
Подпишитесь на наш канал YouTube
Дефекты по ГОСТ 21014-88:
1. Дефекты поверхности, обусловленные качеством слитка и литой заготовки:
- Раскатанное (раскованное) загрязнение
- Волосовина
- Раскатанный (раскованный) пузырь
- Пузырь-вздутие
- Расслоение
- Слиточная рванина
- Слиточная плена
- Раскатанный пригар
- Раскатанная (раскованная) трещина
2. Дефекты поверхности, образовавшиеся в процессе деформации:
- Деформационная рванина
- Рванина на кромках
- Затянутая кромка
- Заков
- Прокатная плена
- Трещина напряжения
- Скворечник
- Ус
- Подрез
- Порез
- Морщины

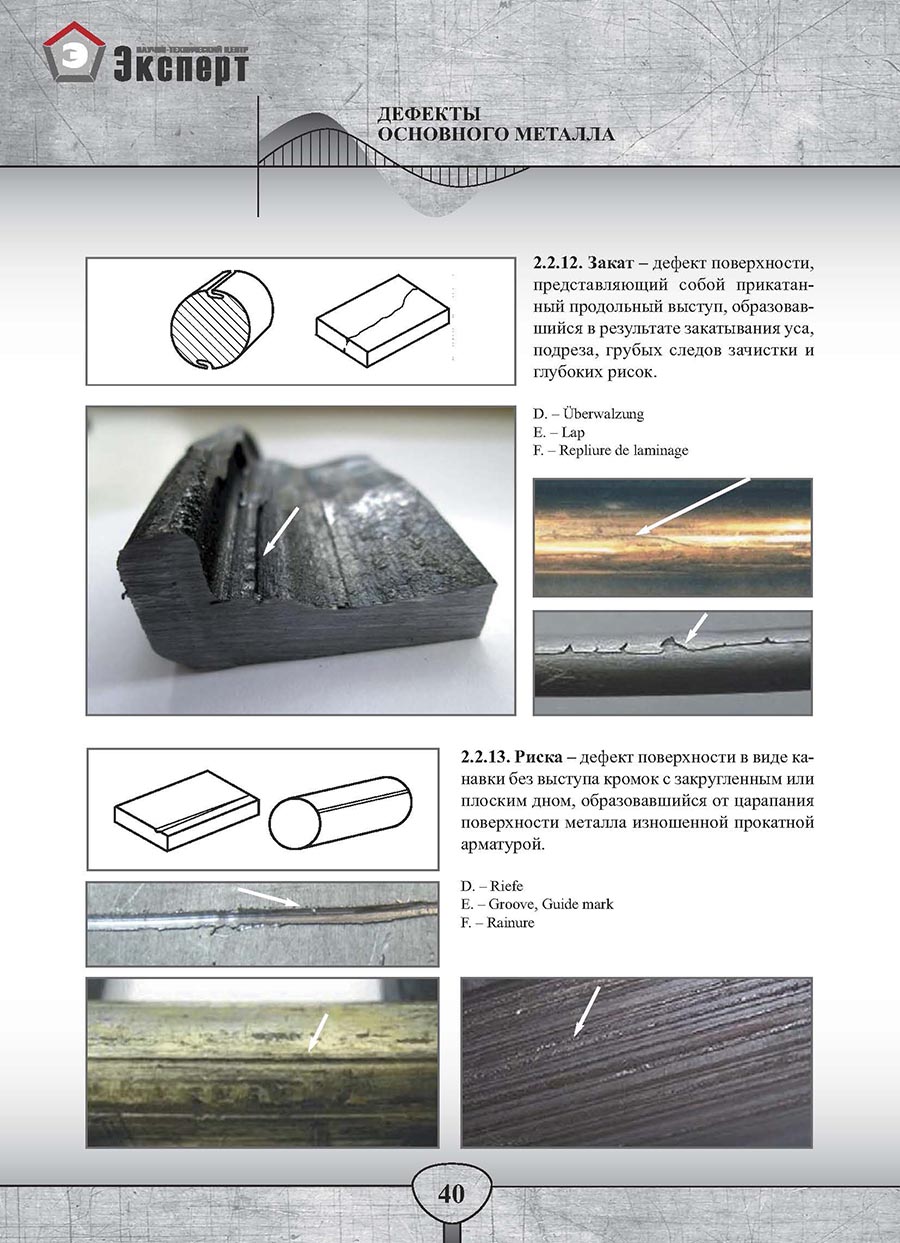

- Закат
- Риска
- Сквозные разрывы
- Надрывы
- Продир
- Наколы-проколы
- Раскатанные отпечатки
- Отпечатки
- Чешуйчатость
- Вкатанная окалина
- Рябизна
- Раковины от окалины
- Вкатанные металлические частицы
- Раковина-вдав
- Отстающая окалина
- Вкатанные инородные частицы
- Заплески
- Серые пятна
- Пятна загрязнения
- Пятна слипания сварки
- Заусенец
- Зазубрины
- Торцевая трещина
- Полосы-линии скольжения
- Полосы нагартовки
- Перегибы
- Цвета побежалости
3. Дефекты поверхности, образовавшиеся при отделочных операциях:
- Травильные трещины
- Налет шлама
- Недотрав
- Перетрав
- Остатки окалины
- Оттенки травления

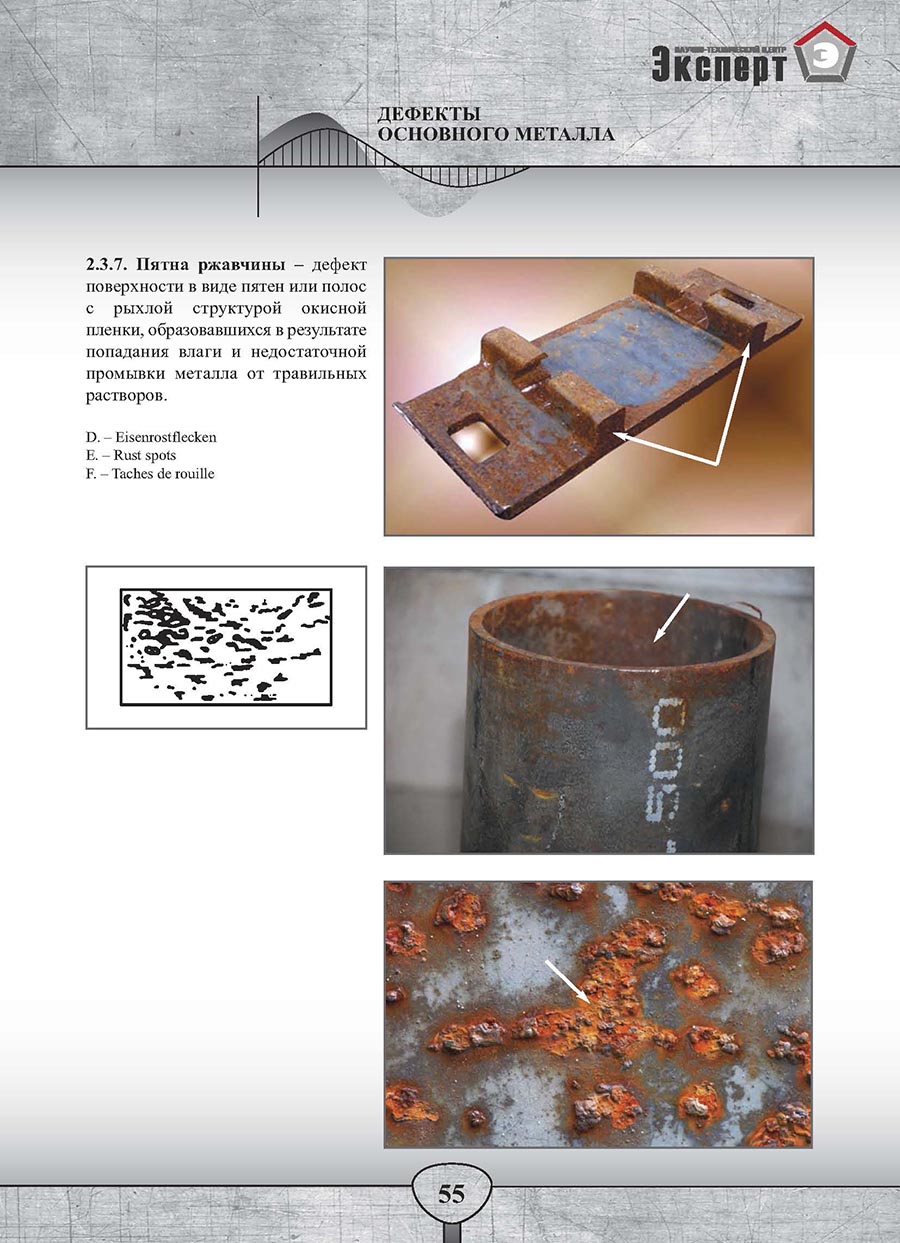

- Пятна ржавчины
- Вмятины
- Царапины
- Шлифовочные трещины
- Матовая поверхность
Смотрите так же разделы – Шаблоны сварщика, Комплекты для визуального контроля, Образцы для аттестации по визуальному контролю, Аттестация специалистов по ВИК, Аттестация лабораторий по визуальному методу.
