Ультразвуковой толщиномер Булат
Толщиномеры Константа-Булат относятся к ультразвуковым контактным толщиномерам общего назначения по ГОСТ25863. При измерении толщины изделий акустический контакт обеспечивается прижимом контактной поверхности преобразователя к поверхности контролируемого объекта. Толщиномеры Булат могут применяться при измерении толщины стенок емкостей, труб, трубопроводов, а также толщины транспортных и корпусных изделий, в том числе, с корродированными поверхностями в процессе эксплуатации или после изготовления.

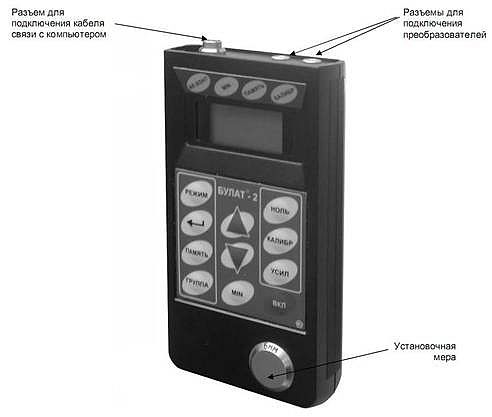

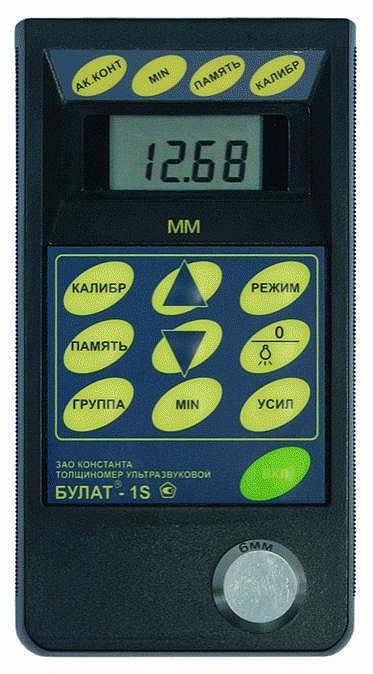

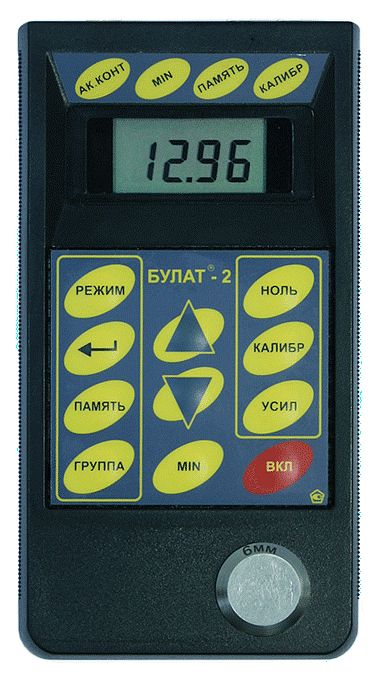

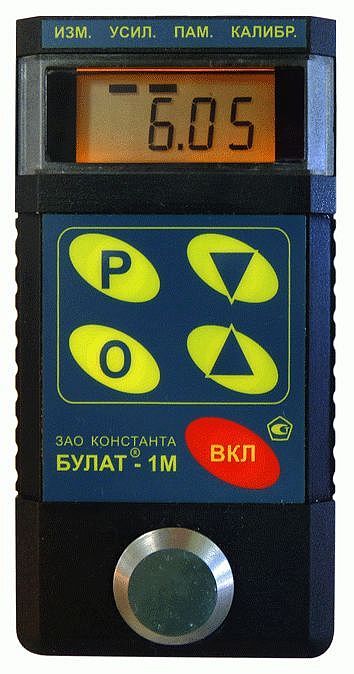

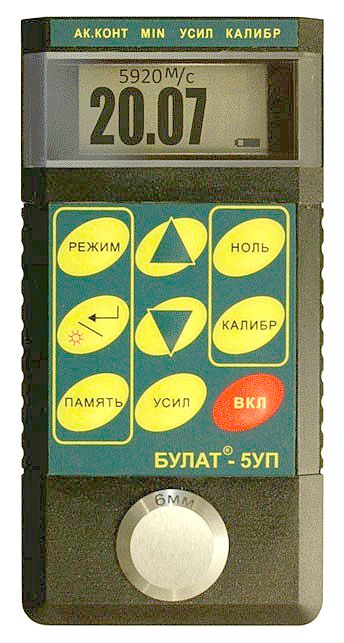

Малогабаритные ультразвуковые толщиномеры серии Булат представлены шестью модификациями – Булат-1М, Булат-1S, Булат-1S (авиационный), 1S (подводный), 2 (многорежимный) и 5УП. Толщиномеры сделаны в России, внесены в Госреестр средств измерения РФ и реестр средств неразрушающего контроля ПАО «Газпром». Гарантия - 1 год. Пройти обучение по ультразвуковой толщинометрии с данным прибором можно в нашем аттестационном центре.
Толщиномеры Булат с преобразователями серии П112 предназначены для измерения толщины изделий из конструкционных металлических сплавов, а также стекла, полиэтилена и любых других изотропных материалов, допускающих использование метода ультразвукового контроля, при одностороннем доступе.

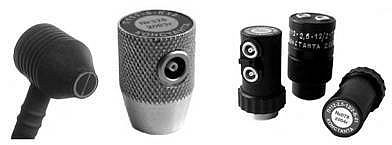

Ультразвуковые преобразователи раздельно-совмещенного типа П112 обеспечивают измерение толщины в диапазоне от 0,5 до 300 мм. В качестве материала линий задержки используется полиимид, композитные материалы, оргстекло, кварцевое стекло, что обеспечивает повышенную износоустойчивость преобразователей и возможность работы на изделиях с шероховатостью поверхности до 320 мкм. Излучающая поверхность преобразователя плоская, круглой формы.
При использовании преобразователей типа ТМК, толщиномеры Булат обеспечивают измерение толщин металлических ферромагнитных и неферромагнитных изделий под защитными лакокрасочными покрытиями. Преобразователи серии ТМК112 (для измерения толщин металлических изделий с защитным диэлектрическим покрытием) имеют комбинированную схему. В их состав входит:
- ультразвуковой преобразователь УП, конструкция и принцип работы которого аналогичны конструкции и принципу работы преобразователя П112;
- преобразователь-измеритель толщины диэлектрического покрытия.
Для обеспечения акустического контакта на поверхность контролируемого изделия наносится специальная контактная жидкость для УЗК.
Толщиномеры серии Булат обеспечивают:
- сохранение настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);
- сохранение последней юстировки на конкретный материал; выдачу сообщения о разряде элемента питания ниже допустимого уровня;
- запись в энергонезависимую память до 1 – 4 тыс. (см. таблицу) результатов измерения с возможностью разбиения на группы и их последующего просмотра и передачи в ПЭВМ;
- автоматическое распознавание преобразователей и установку настроек для подключенного преобразователя;
- автоматическое отключение прибора через интервал времени, заданный оператором;
- время самотестирования после включения – не более 3 с.;
- время установления показаний на индикаторе толщиномера с момента обеспечения акустического контакта преобразователя с изделием – не более 0,5 с
Ключевым параметром для работы толщиномера является скорость ультразвука в материале изделия. На предприятии-изготовителе при градуировке прибора обычно задаётся величина 5920м/c, что соответствует большинству применяемых низколегированных сталей. В случае, когда известна марка материала, скорость ультразвука устанавливается оператором (см. скорость звука в различных материалах). При работе с неизвестным материалом необходима калибровка по образцу известной толщины. На передней панели измерительных блоков всех моделей Булат расположена встроенная установочная мера а в комплект толщиномера Булат 1S (авиационный) входят дополнительные меры из алюминиевого сплава.
Погрешность измерения.
- Предел допускаемого значения основной погрешности толщиномеров Булат не более (0,01 Т + 0,05) мм, где Т – толщина изделия.
- Пределы допускаемой дополнительной погрешности при измерении толщины стандартных образцов в диапазоне значений параметра шероховатости Rz до 80 мкм, при измерении со стороны гладкой поверхности, не более 0,15 мм при толщине изделия не менее 3 мм.
- Пределы дополнительной погрешности при измерении толщины стандартных образцов с цилиндрической поверхностью (с минимальным радиусом кривизны 10 мм) не более 0,1 мм.
- Пределы допускаемой дополнительной абсолютной погрешности измерений толщины изделий при толщине нанесенного лакокрасочного покрытия до 250 мкм – 0,05 мм; при толщине покрытия от 250 до 500 мкм – 0,10 мм.
- При проведении подводных работ с кабелем длиной до 60 м погрешность увеличивается.
Дискретность отсчета (в мм) на индикаторе измерительного блока зависит от толщины изделия и темпа работы, т.е., количества измерений в секунду. Для диапазона толщин:
- 0,400 – 9,999мм возможна дискретность 0,005 (для Булат-2); 0,01 или 0,1;
- 10,0 – 99,99 мм – 0,01 или 0,1;
- 100 – 300 мм – только 0,1.
Дискретность измерения задается оператором. Проведение измерений с дискретностью 0,1 мм характеризуется наибольшей скоростью – до 10 измерений в секунду (этот режим удобен при работе с фиксацией минимума показаний), это требуется, например, при контроле толщины труб или при сканировании зон изделия без отрыва преобразователя от поверхности. Проведение измерений с дискретностью 0,01 мм характеризуется скоростью – 4 измерения в секунду при обеспечении соответствующей погрешности измерения. Проведение измерений с дискретностью 0,005 мм (только для Булат-2) характеризуется скоростью – 2 измерения в секунду при обеспечении соответствующей погрешности измерения.
 |
 |
 |
Толщиномеры Булат имеют несколько режимов работы. В основной режим работы прибора входит сразу после включения. В этом режиме производятся измерения, а также возможна работа с памятью, имеется возможность проводить установку нуля преобразователя.
Дополнительные режимы работы:
- режим юстировки ТМ на конкретный материал контролируемых изделий в случае, если не известна скорость распространения ультразвука в нем;
- режим задания скорости ультразвука;
- режим задания дискретности измерений (0,01 или 0,1 мм);
- режим включения подсветки;
- режим подстройки усиления;
- режим чтения памяти;
- режим связи с компьютером.
- режим очистки памяти;
- режим задания времени выключения.
- возврат к исходному значению скорости ультразвука, заданному при градуировке прибора на предприятии-изготовителе (5920 м/c).
Необходимость в подстройке усиления может возникнуть при контроле изделий из материалов, чьи характеристики существенно отличаются от характеристик стандартных стальных образцов, используемых при настройке на предприятии-изготовителе прибора. Так, например, при контроле изделий сильно корродированных, с большой шероховатостью, или изделий из материалов с большим затуханием, может потребоваться увеличить усиление, для повышения стабильности акустического контакта. С другой стороны, при контроле изделий из легких сплавов, может потребоваться уменьшить коэффициент усиления, для уменьшения влияния помех.
Технические характеристики, заявленные производителем толщиномеров Булат приведены в следующей таблице:
| Параметр толщиномера | Булат 1М | Булат 1S | Булат 1S-авиа | Булат 1S-подводный | Булат 2 (снят с пр-ва) |
Булат 3 | Булат 5 |
| Фото прибора |  |
 |
|
|
 |
|
 |
| Диапазон контролируемых толщин, мм: | 0,5 – 300 | 0,4 – 300 | 0,4 – 300 | 0,8 –2 00 | 0,4 – 300 | 0,5...300 | 0,5...300 |
| Скорость распространения ультразвука, м/с | 1000 - 9000 | 1000 – 9999 | 1000 – 9999 | 1000 – 9999 | 1000 – 9999 | 1000 – 9999 | 1000 - 9000 |
| Дискретность измерений, мм | 0,1; 0,01 | 0,1; 0,01 | 0,1; 0,01 | 0,1; 0,01 | 0,1; 0,01; 0,005 | 0,1; 0,01 | 0,1; 0,01 |
| Основная погрешность измерения при толщине Т, мм | ± (0,002Т+0,03) | ±(0,005Т+0,05) | ±(0,005Т+0,05) | ±(0,005Т+0,05) | ±(0,001Т+0,05) | ±(0,001Т+0,05) | ±(0,002Т+0,03) |
| Габаритные размеры, мм | 123х60х25 | 150×80×30 | 150×80×30 | 150×80×30 | 150×80×30 | 120×57×20 | 123x60x25 |
| Питание | 2 элемента AAA | 2 элемента или аккумулятора АА | 2 элемента или аккумулятора АА | 2 элемента или аккумулятора АА | 2 элемента или аккумулятора АА | LiIon аккумулятор, 3,7В | батарея или аккумулятор РРЕ, 9В |
| Степень защиты IP | IP41 | IP41 | IP41 | IP41 (IP53 по заказу) | IP41 | IP41 | IP41 |
| Число ячеек памяти результатов измерений | до 1000 | до 2000 с разбивкой на 99 групп | до 2000 с разбивкой на 99 групп | до 2000 с разбивкой на 99 групп | до 4000 с разбивкой на 99 групп | до 4000 с разбивкой на 99 групп | до 2000 |
| Диапазон рабочих температур для прибора (базовый) | -20...+50°С ( -40...+50°С — по заказу) | –20…+50 °C (–30…+50 °С — по заказу) | –20…+50 °C (–30…+50 °С — по заказу) | –20…+50 °C (–30…+50 °С — по заказу) | –20…+50 °C (–30…+50 °С — по заказу) | –30…+50 °C (–50…+80 °С — по заказу) | -10+50° С |
| Время непрерывной работы (без подсветки) | 150 часов | 150 часов | 150 часов | 150 часов | 150 часов | 9 часов | 150 часов |
| Масса прибора, г | 170 | 220 | 230 | 230 | 220 | 144 | 180 |
| Передача данных в компьтер | по каналу USB | по каналу USB | по каналу USB | по каналу USB | по каналу USB | по каналу USB | по каналу USB |
| Инструкция по эксплуатации |  |
|
|
|
|
|
|
| Описание типа средства измерения | |
|
|
|
- | |
- |
Технические характеристики преобразователей толщиномеров Булат приведены в таблице
| Тип преобразователя | Обозначение | Диапазон измеряемых толщин по КУСОТ-180, мм | Рабочая частота, МГц ±5% | Размер контактной поверхности, мм | Минимальный радиус R контролируе-мого изделия при толщине стенки S, мм | Макс. значение шерохо-ватости, мкм | Габариты мм | |
| Серия 01 | Серия 02 | |||||||
| Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02). Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте. | П112-10-6/2-А-01 П112-10-6/2-А-02 |
0,6-15 | 0,6-20 | 10 | Ø8 | R5 S1,2 | 40 | Ø17×25 |
| Серия 02 R5 S1,1 |
Серия 02 80 |
|||||||
| П112-5-6/2-А-01 П112-5-6/2-А-02 |
1,2-30 | 1,0-30 | 5 | R5 S1,5 | 80 | |||
| Серия 02 R5 S1,3 |
||||||||
| П112-5-10/2-А-01 П112-5-10/2-А-02 |
1,5-200 | 1,0-200 | 5 | Ø12 | R10 S2 | 120 | Ø12×25 | |
| П112-2,5-10/2-А-01 | 2,0-75 | 2,5 | R10 S3 | 160 | ||||
| П112-10-4×4-А-01 | 1,0-40 | 5 | 4×9 | R5 S1,3 | 120 | Ø18×26 | ||
| П112-10-4×4-Б-01 П112-10-4×4-Б-02 |
0,8-50 | 0,5-50 | 10 | R5 S1,2 | 40 | |||
| Серия 02 R5 S1,1 |
||||||||
| П112-5-4×4-Б-01 П112-5-4×4-Б-02 |
1,2-40 | 0,8-50 | 5 | R5 S1,5 | 80 | |||
| П112-5-12/2-Б-01 П112-5-12/2-Б-02 |
1,5-200 | 1,0-300 | 5 | Ø15 | R10 S2 | 80 | Ø25×45 | |
| П112-2,5-12/2-Б-01 П112-2,5-12/2-Б-02 |
2,0-200 | 2,0-300 | 2,5 | R10 S2 | 80 | |||
| Серия 02 R10 S3 |
||||||||
| П112-2,5-12/2-А-01 | 3,0-200 | 2,5 | R10 S3 | 80 | ||||
| Раздельно - совмещенные преобразователи высокотемпературные (Серия Т) Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра. | П112-10-6/2-Т-01 | 0,8-20 | 10 | Ø7 | R5 S1 | 80 | Ø26×48 | |
| П112-5-10/2-Т-01 | 1,0-100 | 5 | Ø11 | R10 S2 | 80 | Ø26×48 | ||
| П112-5-12/2-Т-01 | 1,0-100 | 5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| П112-2,5-12/2-Т-01 | 0,5-100 | 2,5 | Ø14 | R10 S2 | 80 | Ø26×48 | ||
| Раздельно - совмещенные преобразователи малогабаритные (Серия 04). Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна). Преобразователи хорошо зарекомендовали себя в авиационной промышленности. | П112-10-6/2-А-04 | 0,5-10 0,4-10 (поAl) |
10 | Ø7 | R5 S1,1 | 40 | Ø11×15 | |
| П112-10-4/2-А-04 | 0,5-10 | 10 | Ø4,8 | R3 S0,8 | 40 | Ø9×16 | ||
| П112-10-2×8-А-04 | 0,6-10 | 10 | 2x8 | R2 S0,8 | 40 | 4,6×9,9×31 | ||
| Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК). Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий. Диапазон толщин защитных покрытий - до 0,5 мм | ТМК112-10-6-NF1-01 | 0,8-10 | 10 | Ø8 | 80 | Ø24×46 | ||
| ТМК112-10-6-NF1-04 | 0,5-10 | 10 | Ø8 | 80 | Ø24×46 | |||
| ТМК112-5-10-NF1-01 | 1,5-75 | 5 | Ø12 | 40 | Ø24×46 | |||
| ТМК112-10-6-F1-01 | 0,8-10 | 10 | Ø9 | 40 | Ø24×46 | |||
| ТМК112-5-10-F1-01 | 1,5-75 | 5 | Ø13 | 80 | Ø24×46 | |||
| Контактные совмещенные прямые преобразователи П111-Х-К12. Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С. Величина мертвой зоны по КМД4 - 5 мм | П111-5-К12 | 6,0-600 | 5 | Ø13 | Ø17×25 | |||
| П112-2,5-К12 | 6,0-600 | 2,5 | Ø13 | Ø17×25 | ||||
Комплект поставки толщиномеров Булат - 1М:
- измерительный блок толщиномера Булат 1М
- преобразователи – 2 шт;
- элемент питания типоразмера ААА – 2шт.
- кабель связи с ПК
- диск с программой для передачи данных в компьютер и статистической обработки
- руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.
Комплект поставки толщиномеров Булат – 1S и Булат – 2:
- измерительный блок толщиномера Булат 1S;
- преобразователи – 2 шт**;
- зарядное устройство;
- элемент питания типоразмера АА – 2шт.;
- аккумуляторы типоразмера АА – 4 шт.;
- кабель связи с ПК;
- диск с программой для передачи данных в компьютер и статистической обработки
- руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.
** - Булат 1S-авиационный комплектуется преобразователями П112-10-4/2-А, П112-10-6/2-А, П112-5-10/2-А, П112-10-2х8-А, ТМК-П112-10-6/2-А-NF1 (для измерения толщины стенок изделий из цветных металлов под защитными диэлектрическими покрытиями) и двумя ступенчатыми образцами толщины из алюминиевого сплава. Булат 1S-подводный комплектуется преобразователем для подводных работ в специальном корпусе со светодиодной индикацией акустического контакта и длиной кабеля 30 м: П112-5-10/2-А или П112-10-6/2А, по выбору
Комплект поставки толщиномеров Булат – 5:
- измерительный блок толщиномера Булат - 5;
- преобразователи;
- зарядное устройство;
- элемент питания типоразмера РР3 – 1 шт.;
- аккумуляторы типоразмера РР3 – 2 шт.;
- кабель связи с ПК;
- диск с программой для передачи данных в компьютер и статистической обработки
- руководство по эксплуатации со свидетельством а поверке и методикой поверки МП 2512-0011-2010.
Поверка толщиномеров Булат производится в соответствии с методическими указаниями МП 2512-0002-2009. Периодичность поверки 1 раз в год.
Подпишитесь на наш канал YouTube
Отзывы:

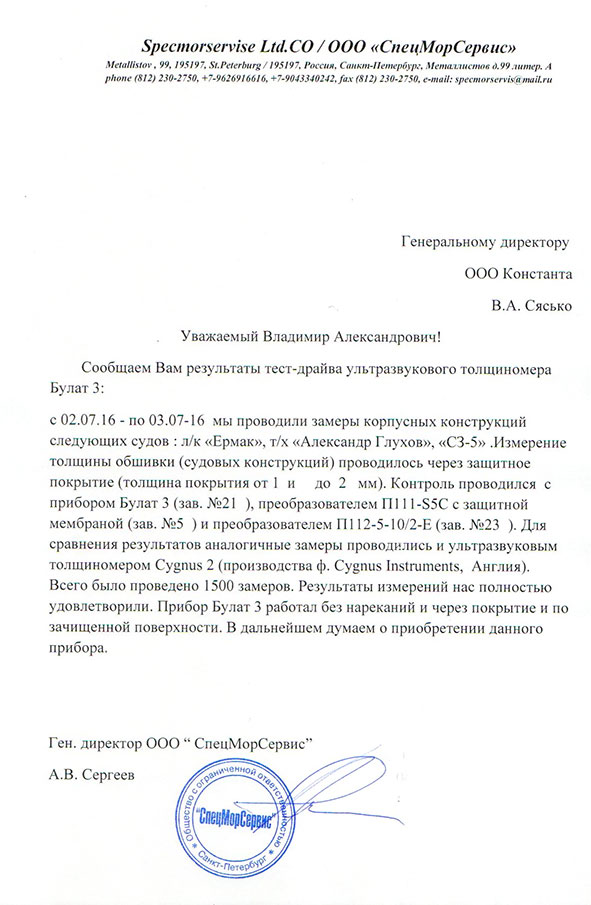

- Отзыв ООО "СпецМорСервис" об использовании прибора Булат-3
