Ультразвуковой толщиномер А1207

Ультразвуковой толщиномер А1207 это современный отечественный прибор с приемлемой ценой, минимальными габаритами и высокими метрологическими характеристиками. А1207 обеспечивает измерение толщины металлических и неметаллических (стекло, керамика) изделий в диапазоне от 0,8 до 35 мм (по стали) с погрешностью не превышающей ±0.5% (+ 0,1 мм). Использование цифрового светодиодного индикатора позволяет толщиномеру работать в суровом российском климате при температуре от -30° до +50°С. Время непрерывной работы от встроенного аккумулятора составляет не менее 16 часов.

А1207 внесен в Госреестр средств измерения РФ (№48244-11), а так же в реестр средств НК ПАО «Газпром» и перечень средств контроля ПАО «Транснефть».  На сегодняшний день толщиномер А1207 является одним из самых маленьких приборов, совмещающим удобство в эксплуатации и основные современные функции. А1207 выполнен в виде миниатюрного блока в котором размещены сменный износостойкий совмещенный преобразователь частотой 4 МГц, электронная схема, источник питания, индикатор и органы управления. Пройти обучение по ультразвуковой толщинометрии можно в нашем аттестационном центре.

Конструктивное решение толщиномера А1207 в виде моноблока, обеспечило следующие преимущества, по сравнению с классической компоновкой:

• повышение надежности за счет отсутствия коммутируемого кабельного соединения преобразователя и электронного блока
• уменьшение веса и габаритов
• улучшение метрологических характеристик за счет оптимизации параметров тракта и алгоритма измерения толщины под особенности конкретного преобразователя
• упрощение процедуры контроля за счет высвобождения одной руки оператора и минимизации органов управления прибором
• уменьшение стоимости прибора за счет отсутствия кабеля, соединительных разъемов, корпуса преобразователя

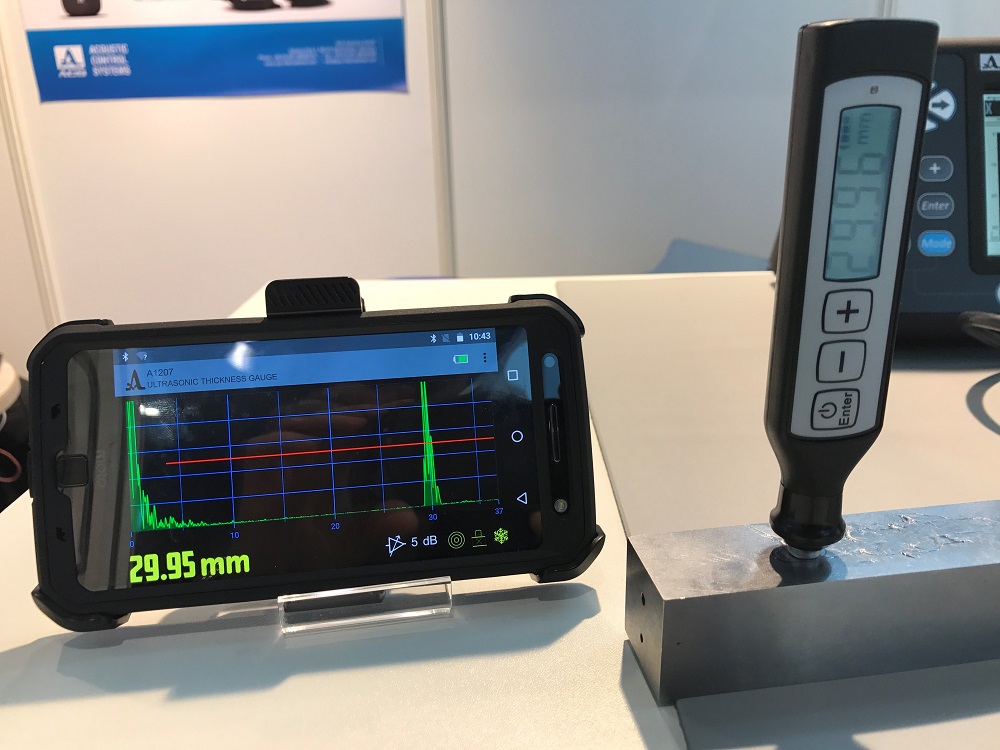

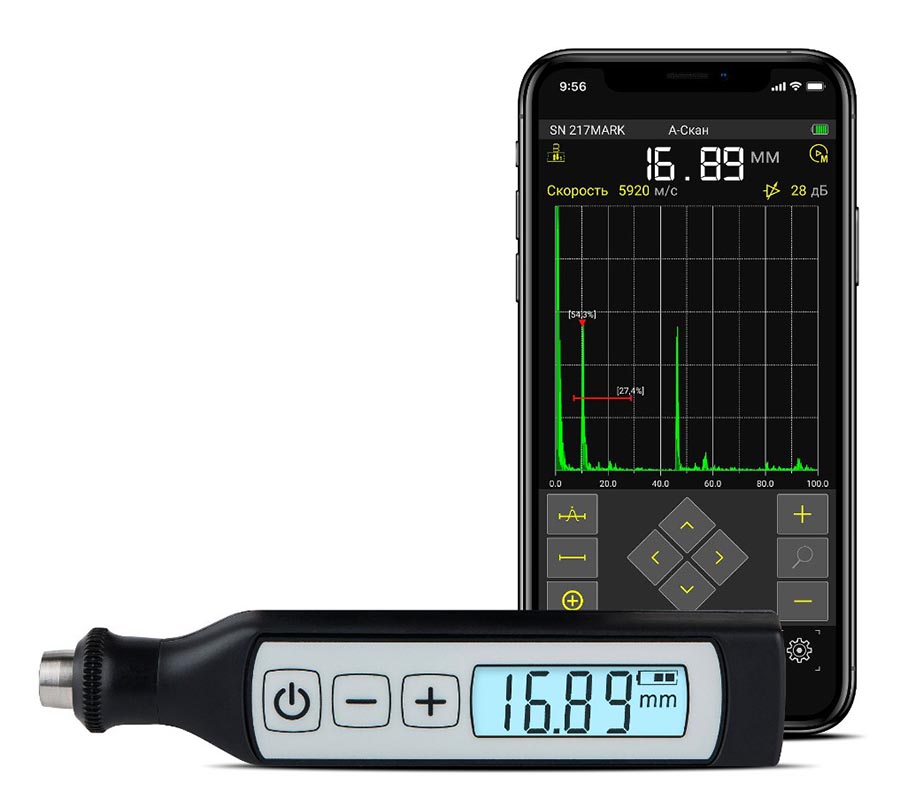

• встроенный Bluetooth модуль для связи и отображения в режиме реального времени (онлайн–толщиномер) цифрового результата измерений и А-Скана сигнала на экране смартфона или планшета

Толщиномер А1207 построен на основе эхо импульсного метода измерения толщины. В качестве преобразователя используется раздельно-совмещенный ПЭП с рабочей частотой 4 МГц и площадью контактной поверхности не более 8 мм. В приборе реализована технология «полного цифрового тракта», что подразумевает использование элементов аналоговой схемотехники с минимальным количеством узлов, основными из которых являются источник питания и усилитель. Принятый и усиленный сигнал оцифровывается без детектирования, при этом вся обработка происходит в цифровом виде и в реальном времени.

Несмотря на внутреннюю сложность прибора, он максимально прост в управлении. В толщиномере А1207 реализованы два уровня управления - для массового использования и для опытных пользователей. В первом случае используются две кнопки (включение и установка скорости ультразвука) расположенные на корпусе толщиномера. С их помощью можно проводить измерения толщины, выбирать скорость из четырех предварительно установленных значений и подстраивать пороговое устройство. Скрытые под корпусом прибора кнопки позволяют более опытным пользователям установить конкретные значения четырех скоростей УЗ с точностью до 10 м/с, подстроить компенсацию времени задержки в призмах и выбрать пороговое значение толщины, ниже которого прибор будет игнорировать все сигналы.

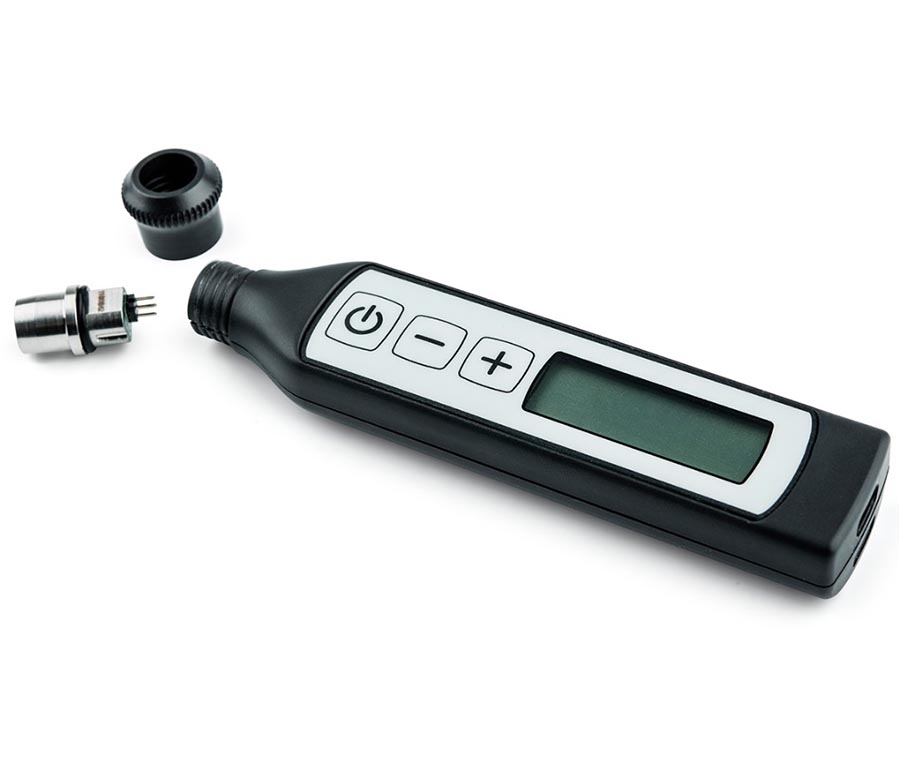

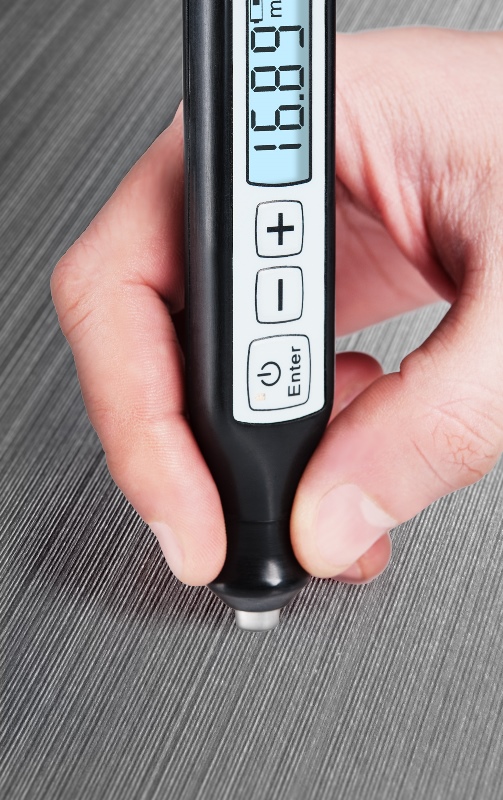

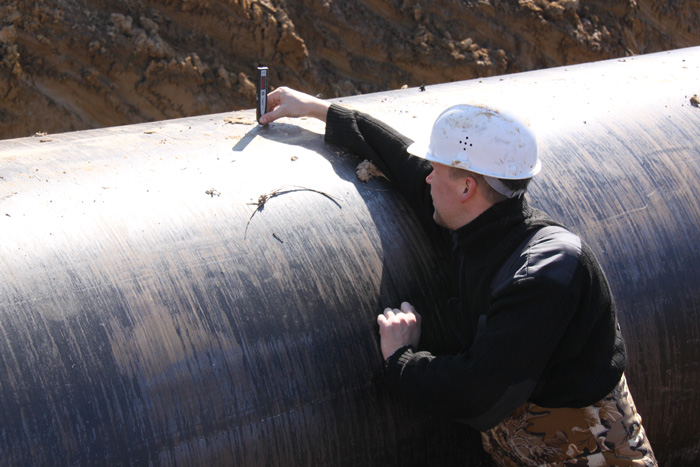

Работа с толщиномером А1207 производится одной рукой. Оператор, удерживая кнопку включения, устанавливает ПЭП прибора на контролируемый объект. Считывание результатов производится либо при установленном приборе, либо после снятия прибора с объекта. Включение питания прибора осуществляется непосредственно при проведении измерения. Возможно также питание прибора от внешнего источника через специальный разъем. При износе ПЭП предусмотрена возможность самостоятельной оперативной замены встроенного преобразователя путем выкручивания наконечника без дополнительных инструментов. Это решение также экономит средства потребителей, т. к. отдельная капсула ПЭП стоит заметно меньше, чем преобразователь в сборе. В качестве индикаторного устройства используется светодиодный индикатор с большой яркостью свечения, что обеспечивает работу прибора при низких температурах. Простота интерфейса А1207 позволяет реализовать общение с прибором без применения алфавитных символов.

Технические характеристики заявленные производителем ультразвуковых толщиномеров А1207, А1208, А1209, А1210, и А1270 приведены в таблице

Параметр	Значение
	Толщиномер А1207	Толщиномер А1208	Толщиномер А1209	Толщиномер А1210	Толщиномер А1270
Фото толщиномера
Диапазоны измеряемых толщин (по стали)	0,8 - 100 мм	0,7 – 300 мм	0,7 – 300 мм	0,7 – 300 мм	0,5 - 50 мм
Дискретность индикации толщины:
- в диапазоне измерений от 0,7 до 99,99 мм	0,1 мм; 0,01 мм	0,1мм; 0,0 1 мм (изменяемая)	0,1мм; 0,01 мм (изменяемая)	0,1мм; 0,01 мм (изменяемая)	-
- в диапазоне измерений от 100 до 300 мм		0,1 мм	0,1 мм	0,1 мм	-
Пределы допускаемой абсолютной погрешности, где Х - измеряемая толщина:
- при толщинах от 0,7 до 3,0 мм	±(0,005·X + 0,1) мм	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм		±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01X+0,1)
-при толщинах от 100,0 до 300,0 мм	-	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	-
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более	± 0,1	± 0,1	± 0,1	± 0,1	± 2·(0,01·Х+0,01)
Минимальный радиус кривизны измеряемых поверхностей	20 мм	20 мм	20 мм	20 мм
Диапазон настроек скорости ультразвука, м/с	от 1000 до 9000	от 500 до 19999	от 500 до 19999	от 500 до 19999	от 1000 до 9999
Возможность работы в режиме А-скан	нет	нет	нет	есть	есть
Тип встроенного преобразователя	РС ПЭП	ПС или РС ПЭП	РС ПЭП	ПС или РС ПЭП
Источник питания	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор
Продолжительность непрерывной работы от полностью заряженного аккумулятора	16 ч	9 ч	9 ч	9 ч	9 ч
Продолжительность зарядки, не более	14 ч	8 ч	8 ч	8 ч	8 ч
Тип дисплея	светодиодный индикатор	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT
Объем памяти	-	50 000 измерений	50 000 измерений	50 000 измерений	50 000 измерений
Возможность передачи данных на ПК	-	есть	есть	есть	есть
Программное обеспечение	-	DataSaver A12T	DataSaver A12T	DataSaver A12T
Диапазон рабочих температур	от - 30°С до + 50°С	от - 30°С до + 50°С	от -20°С до +50°С	от -20°С до +50°С	от -30°С до +50°С
Габаритные размеры	125х25х15 мм	161x70x24 мм	161x70x24 мм	161x70x24 мм	190x87x40 мм
Масса	40 г	210 г	210 г	210 г	900 г
Средняя наработка на отказ, не менее	18 000 ч	18 000 ч	18 000 ч	18 000 ч	32 000 ч
Установленный срок службы	5 лет	5 лет	5 лет	5 лет	5 лет
Резюме	Высокое качество при минимальной цене, размерах и количестве функций. Оперативный и достоверный контроль труб малого диаметра (от 20 мм). Максимальная толщина до 30 мм.	Использование износоустойчивого совмещенного ПЭП для контроля изделий с высоким затуханием ультразвука в диапазоне толщин от 0.8 до 300 мм в том числе через ЛКП Использование РС ПЭП для поиска язвенной коррозии. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей.	Прибор с базовыми функциями и возможностью работы со всей линейкой РС ПЭП. Износостойкий РС ПЭП для контроля гладких и корродированных поверхностей + возможность подключения высокотемпературного ПЭП для контроля объектов нагретых до +250 °С. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Базовые функции толщиномера А1209 + возможность работы в режиме А-скана для контроля толщины через полиэтиленовые и лакокрасочные покрытия. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, исключает налипание металлической стружки на протектор преобразователя увеличивая его срок службы. Совместим с ЭМА преобразователями. Не требует применения контактной жидкости. Не требует предварительной обработки повержностей контроля.

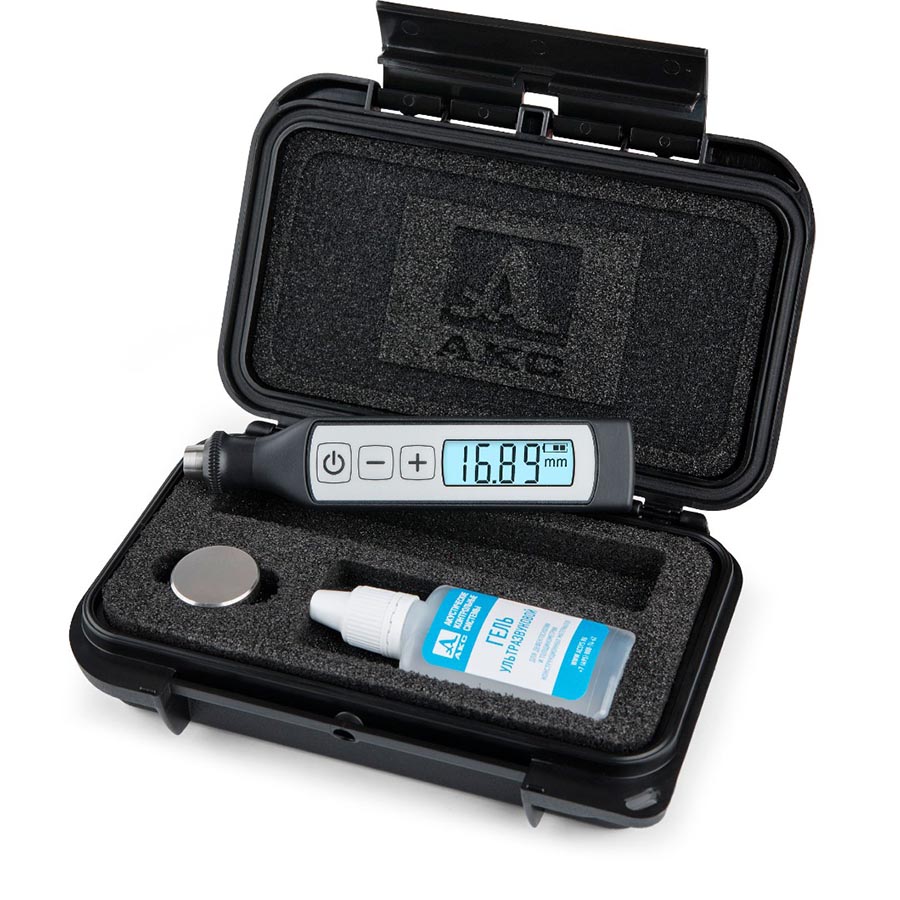

Базовые комплектации

Отзывы и отчеты о применении

Видео обзор ультразвукового толщиномера А1207

Подпишитесь на наш канал YouTube

Дополнительные материалы

• Рекламный буклет
• Cертификат
• Описание типа средства измерения
• Методика поверки
• Руководство по эксплуатации толщиномера А1207

В описании прибора использованы материалы статьи «А1207 — ультразвуковой толщиномер нового поколения» коллектива авторов: Самокрутов А.А., Козлов В.Н., Шевалдыкин В.Г., Пастушков П.С., Алехин С.Г., Мелешко И.А. опубликованной в журнале «В мире неразрушающего контроля» № 12 за июнь 2001г.
