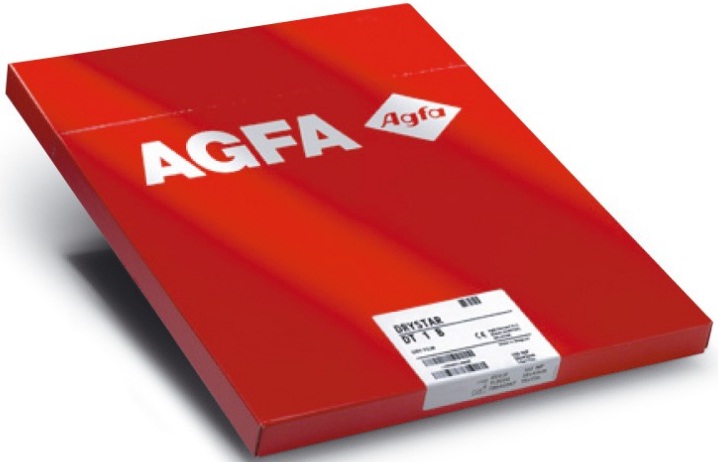

Промышленная рентгеновская пленка AGFA NDT

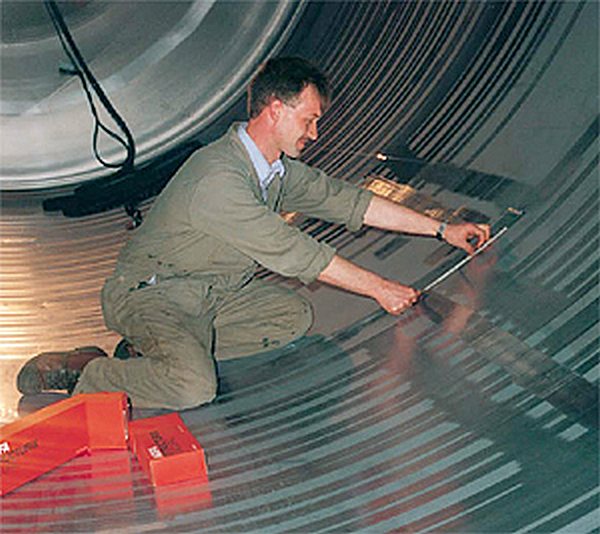

В настоящее время пленка AGFA NDT это самая распространенная пленка на российском рынке. Применение пленки AGFA NDT предписано большинством российских нормативов регламентирующих НК с применением рентгеновской пленки. В части руководящих документов и технологических карт, можно так же встретить наименование AGFA STRUCTURIX, разница в наименованиях, связана с тем, что сначала 2004 года, после перехода группы компаний AGFA в состав концерна General Electric, пленка AGFA STRUCTURIX стала продаваться под торговой маркой AGFA NDT. Относительно номенклатуры и качества, продукты упомянутых торговых марок полностью идентичны.

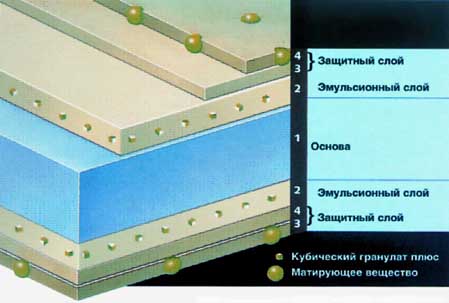

Радиографическая пленка Agfa NDT (Agfa Structurix) позволяет получать высококачественные, стабильно воспроизводимые снимки с очень низким разбросом параметров и практически полным отсутствием брака. Высокое качество продукции Agfa достигается благодаря использованию новейших технологий и постоянному совершенствованию системы управления качеством. При производстве пленок AGFA NDT применяются новейшие эмульсии улучшающие контраст и чувствительность, важные для точного распознавания дефектов в любом диапазоне толщин. При изготовлении пленок AGFA применяется технология позволяющая наносить защитные слои с высокой степенью адгезии к основному фотослою, это обеспечивает стойкость к давлению, истиранию и царапинам. Использование данной технологии предотвращает повреждения фотослоя в процессе распаковки, получения снимка и его обработки, а так же способствует антистатической защите и подавляетсветовые блики.
Для радиографической пленки Agfa NDT получены положительные заключения: ФГУП "НИКИМТ", ФГУП ИЦ "ВИАМ", ОАО "НИАТ", ЦНИИ "Прометей" и заключение Ростехнадзора о возможности использования в соответствующих отраслях промышленности. Пленка AGFA также внесена в реестр средств неразрушающего контроля ПАО «Газпром». Для каждой партии пленки Агфа можно автоматически сгенерировать сертификат соответствия и заключение по результатам заводских испытаний, для этого необходимо перейти на сайт General Electric, выбрать нужный вам документ и ввести семизначный номер партии напечатанный на упаковке (на фото ниже). Радиографическая пленка Агфа, также прошла сертификацию в соответствии с важнейшими международными стандартами. Соответствие пленки Агфа европейским и американским стандартам и ее технические характеристики представлены в следующей таблице.
Основные технические характеристики радиографической пленки Agfa NDT

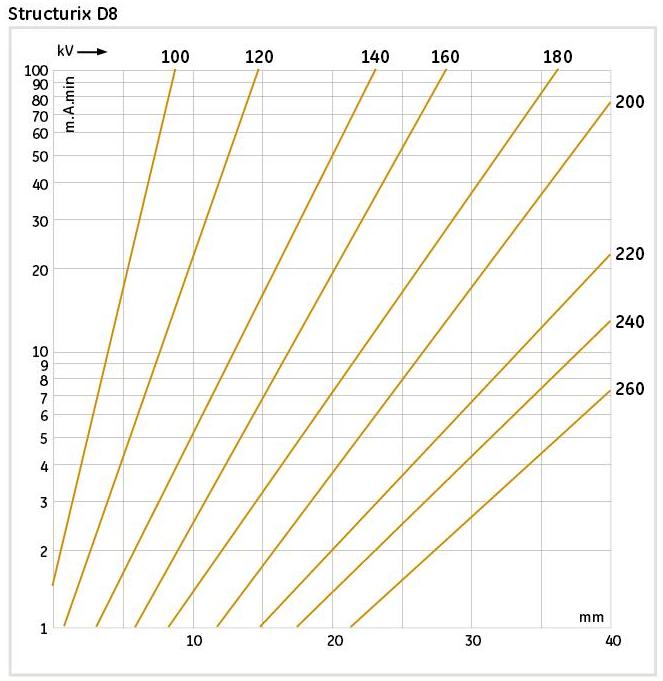

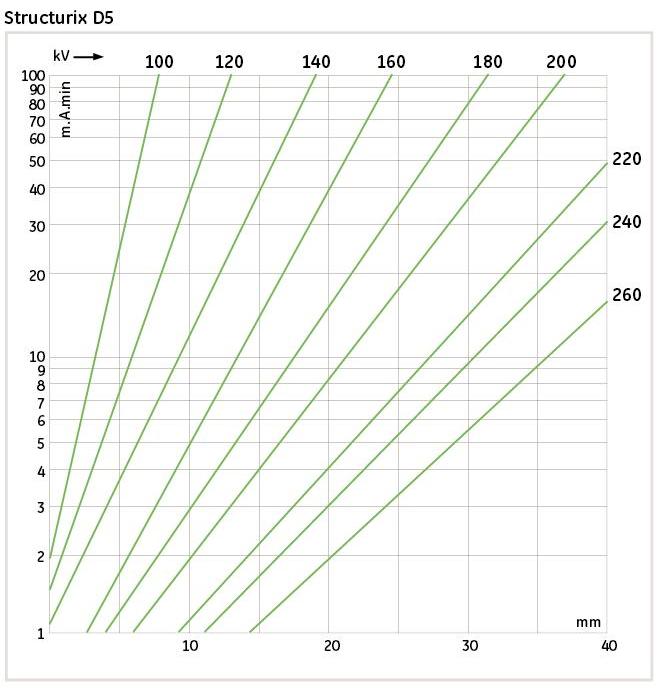

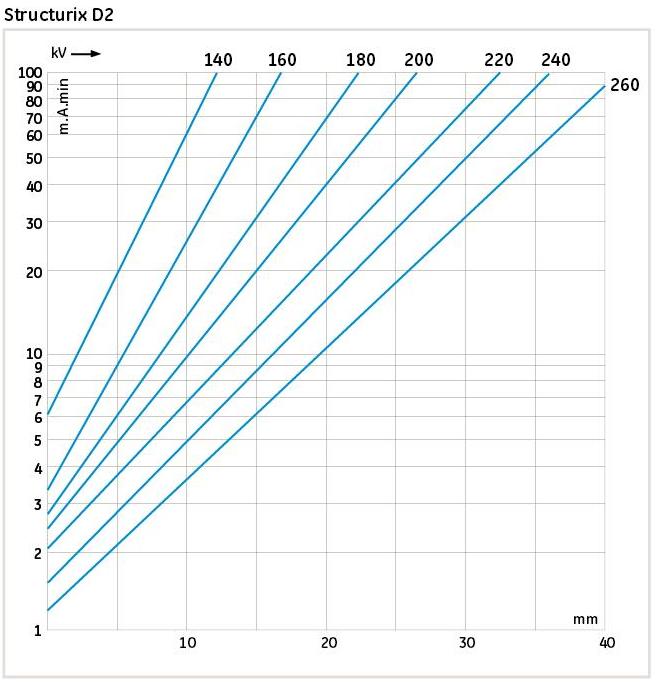

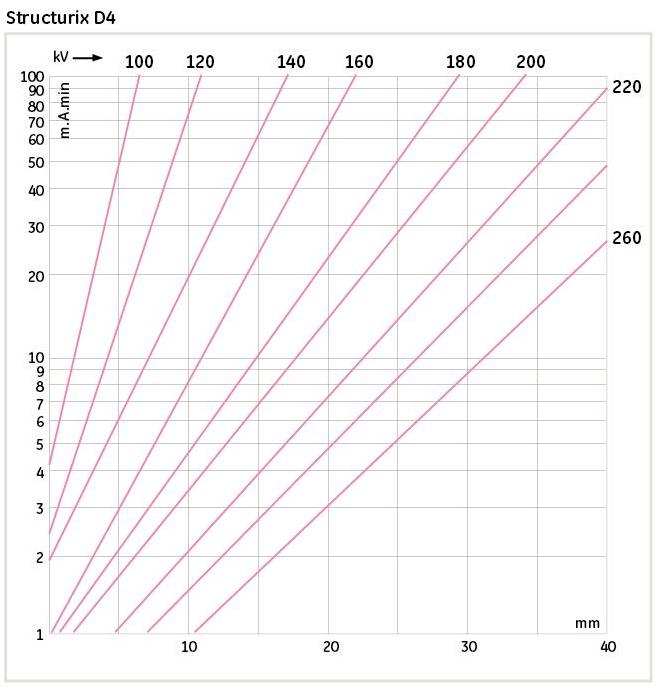

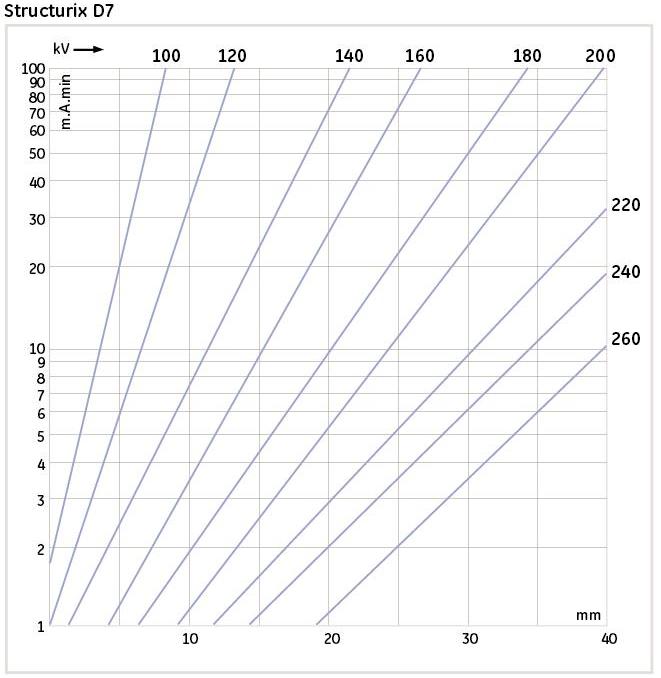

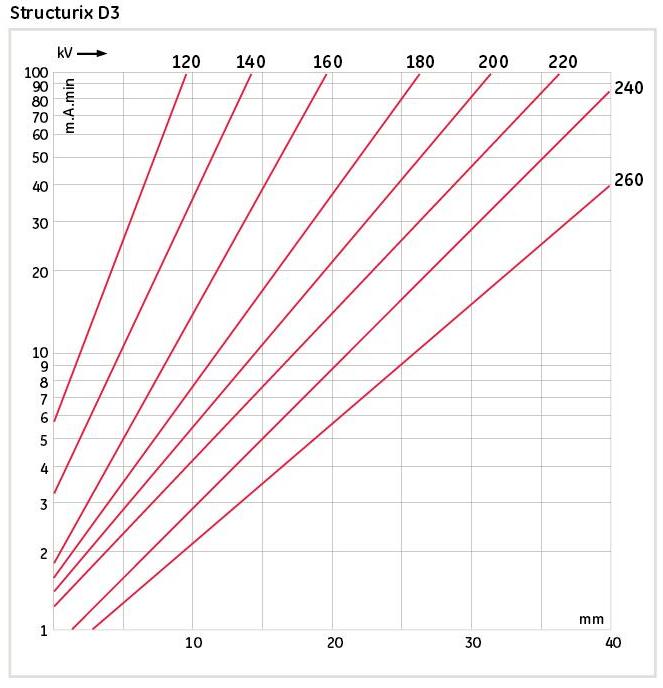

Тип пленки | Чувствительность рентген -1 | Средний коэф. контрастности | Фактор гранулярности sD | Отношение сигнал / шум G Ds | Соответствие европейским и американским стандартам | Номограммы экспозиции [1] | ||
EN 584-1 | ISO 11699-1 | ASTM E 1815-96 | ||||||
Agfa NDT D2 | 1 - 3 | 6 | 0,014 | 371 | C1 | T1 | спец. | |
Agfa NDT D3 | 2 - 4 | 5,5 | 0,016 | 294 | C2 | T1 | I | |
Agfa NDT D4 | 4 -5 | 5,4 | 0,02 | 232 | C3 | T2 | I | |
Agfa NDT D5 | 6 - 7 | 5,4 | 0,026 | 169 | C4 | T2 | I | |
Agfa NDT D7 | 10 -12 | 5,4 | 0,031 | 142 | C5 | T3 | II | |
Agfa NDT D8 | 16 - 20 | 4,6 | 0,035 | 115 | C6 | T4 | III |
Характеристики и области применения радиографической пленки AGFA NDT:
Тип пленки | Характеристика | Область применения |
AGFA NDT D2 | Очень мелкое зерно. Малая чувствительность при очень высоком контрасте. | электронные компоненты; контроль композиционных материалов; многопленочная техника; малые радиационные толщины и очень высокая энергия излучения. |
AGFA NDT D3 | Мелкозернистая пленка с малой чувствительностью и особо высоким контрастом, что обеспечивает очень хорошую передачу деталей. | качество по нормам атомной промышленности; контроль композиционных материалов; многопленочная техника; литые детали и сварные швы средних радиационных толщин при просвечивании со средней и высокой энергией излучения. |
AGFA NDT D4 | Стандартная пленка для областей с высокими требованиями к качеству. Особенно высокий контраст, особенно мелкое зерно при средней чувствительности. | классический радиографический контроль для материалов с низкой плотностью; компоненты для авиации и космических кораблей; литые детали и сварные швы средних радиационных толщин; оборонная промышленность; многопленочная техника |
AGFA NDT D5 | Пленка для областей применения с небольшим временем экспозиции. Средняя чувствительность, очень высокий контраст и мелкое зерно. | классический радиографический контроль; литые детали и сварные швы при различных радиационных толщинах при достаточной энергии излучения; многопленочная техника |
AGFA NDT D7 | Стандартная пленка с акцентом на короткое время экспозиции. Мелкозернистая, контрастная с высоким качеством снимка. Высокая чувствительность к большой энергии излучения и однородностьснимка. | классический радиографический контроль; литые детали и сварные швы при различных радиационных толщинах при низкой, средней и высокой энергией излучения; многопленочная техника. |
AGFA NDT D8 | Очень чувствительная и контрастная мелкозернистая пленка, для сьемок со свинцовыми экранами и без. При необходимости повышенной чувствительности, используется с флуорометаллическимиили флуоресцирующими экранами. | бетон и тяжелые стройматериалы; низкая энергия излучения; увеличительная техника (микрофокус); многопленочная техника. |
Характеристики чувствительности пленок AGFA, KODAK, FUJI, ФОМА, Тасма
Производитель | Классы чувствительности по EN 584-1 | ||||
C3 | C4 | C5 | C6 | Спец. пленки | |
AGFA | D4 | D5 | D7 | D8 | F8 |
KODAK | МХ125 | Т200 | АА400 | HS800 | HS800 |
FUJI | IX50 | IX80 | IX100 | IX150 | IX100HD (условно) |
Тасма | - | РТ-К | РТ-К мод | - | РТ-1 без экрана |
FOMA | - | Р5(R5) | Р7(R7) | - | RX-1(Р1) |

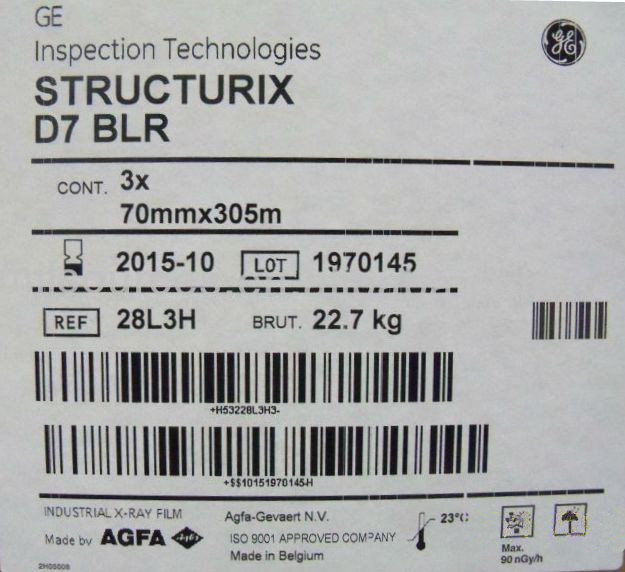

Радиографическая пленка Агфа NDT отличается большим количеством форматов и широким разнообразием упаковки. С завода изготовителя пленка Агфа NDT поступает в картонных коробках. Формат и вид упаковки, а так же вес и объем коробок для расчёта стоимости доставки приводятся в следующей таблице.
Вид упаковки | Формат, см | Тип пленки | 1 упаковка | Коробка | |||||
Кол-во листов в упаковке | Вес упаковки кг | Кол-во упаковок в коробке | Длина | Ширина | Высота | Вес брутто | |||
NIF - листы пленки в светонепроницаемом общем конверте без прокладок. | 30 х 40 | D4, D5, D7, F8, D8 | 100 | 4 | 5 | 43,8 | 17,9 | 35,7 | 20,3 |
24 х 30 | D4, D5, D7 | 100 | 2,4 | 5 | 33,8 | 17,9 | 29,7 | 12,3 | |
FW - листы пленки между листами бумаги. | 6 х 24 | D7 | 100 | - | - | - | - | - | - |
6 х 40 | D7 | 100 | - | - | - | - | - | - | |
6 х 48 | D5, D7 | 100 | - | - | - | - | - | - | |
10 х 24 | D4, D5, D7 | 100 | 1,2 | 10 | 28 | 27,9 | 28 | 12,2 | |
10 х 40 | D4, D5, D7, D8 | 100 | 1,9 | 10 | 44 | 27,9 | 28 | 19,4 | |
10 х 48 | D2, D4, D5, D7, D8 | 100 | - | - | - | - | - | - | |
10 х 72 | D5, D7 | 100 | - | - | - | - | - | - | |
15 х 40 | D4, D7 | 100 | 2,8 | 5 | 43,8 | 27,9 | 20,9 | 14,4 | |
18 х 24 | D4, D7 | 100 | - | - | - | - | - | - | |
24 х 30 | D4, D7 | 100 | - | - | - | - | - | - | |
30 х 40 | D2, D3, D4, D5, D7, D8 | 100 | 5,5 | 4 | 43,8 | 22,8 | 35,9 | 22,4 | |

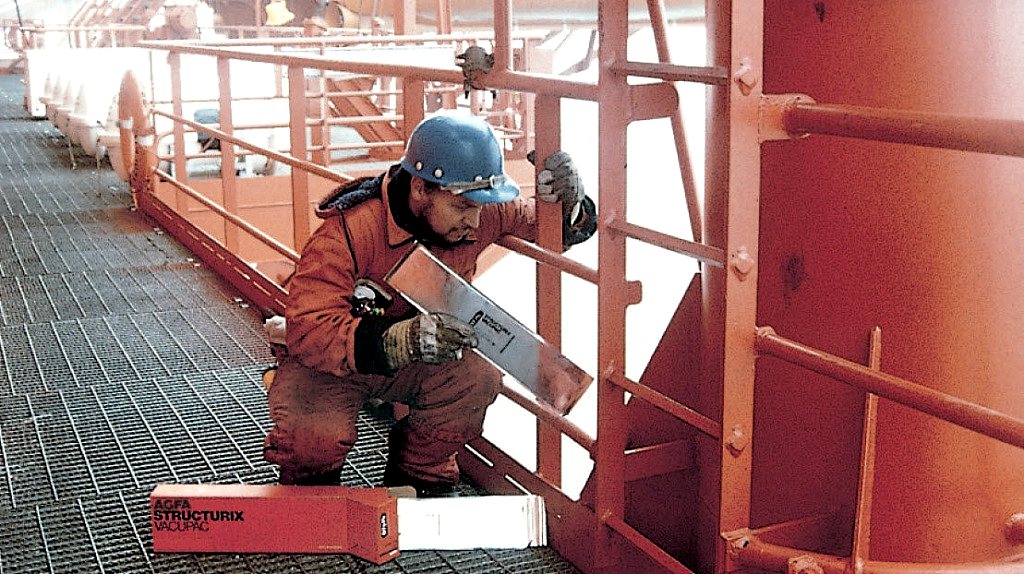

PbVacuPac Листы пленки между свинцовыми экранами толщиной 0,027мм, запаянные вакуумным способом в пластиковые пакеты, непроницаемые для света, воздуха и влаги. |

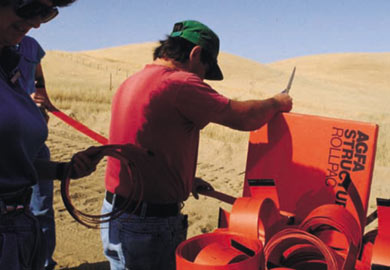

6 х 24 | D4, D5, D7 | 100 | 2,1 | 8 | 30,6 | 22,9 | 37,5 | 17,3 |
6 х 40 | D7 | 100 | 3,4 | 6 | 50 | 32,3 | 18,4 | 21,3 | |
6 х 48 | D4, D7 | 100 | 4,1 | 6 | 58 | 32,3 | 18,4 | 25,4 | |
9 х 12 | D4, D7 | 100 | 1,6 | 8 | 29,2 | 22,2 | 32 | 13,4 | |
10 х 24 | D4, D5, D7 | 100 | 3,4 | 6 | 30,1 | 24,6 | 36 | 20,9 | |
10 х 40 | D4, D7 | 100 | 5,5 | 4 | 50 | 30,4 | 18,4 | 22,5 | |
10 х 48 | D4, D5, D7 | 100 | 6,5 | 4 | 58 | 30,4 | 18,4 | 26,8 | |
30 х 40 | D4, D5, D7 | 100 | 15,8 | 2 | 50 | 36,5 | 18,4 | 32,5 | |
Pb ETE - листы пленки со свинцовыми экранами толщиной 0,027мм в светонепроницаемых пакетах, вскрываемых с помощью ниток, вклеенных вдоль краев пакетов. Розничная упаковка - 100 листов | 10 х 72 | D7 | 100 | - | - | - | - | - | - |
15 х 40 | D7 | 100 | - | - | - | - | - | - | |
18 х 24 | D7 | 100 | - | - | - | - | - | - | |
24 х 30 | D7 | 100 | - | - | - | - | - | - | |
PbRollpac - пленка в рулоне со свинцовым экраном толщиной 0,027мм в упаковке, непроницаемой для света влаги и масел. Розничная упаковка - 1 рулон | 35мм х 90 м | D4 | 1 | 5,6 | 3 | 49 | 22,9 | 51,1 | 17,5 |
60мм х 90м | D4, D7 | 1 | - | - | - | - | - | - | |
70мм х 90 м | D7 | 1 | 10,1 | 2 | 49 | 22,3 | 51,1 | 21,0 | |
70мм х 90 м | D4 | 1 | - | - | - | - | - | - | |
100мм х 90 м | D4, D7 | 1 | 13,7 | 2 | 49 | 28,6 | 51,1 | 28,3 | |
DW RPAC - пленка в рулоне, в упаковке непроницаемой для света, влаги и масла.Розничная упаковка - 1 рулон | 35мм х 90 м | D7 | 1 | - | - | - | - | - | - |
60мм х 90м | D7 | 1 | - | - | - | - | - | - | |
70мм х 90 м | D4, D7 | 1 | - | - | - | - | - | - | |
100мм х 90 м | D4, D7 | 1 | - | - | - | - | - | - |
Условия хранения рентгенпленки Агфа. Коробки с пленкой Агфа должны храниться на ребре вдали от химических реактивов, оптимальная температура хранения от 4 до 24С°, при относительной влажности 50-60%. При температуре хранения ниже 40С (в отличие от воздействия повышенной температуры) никаких необратимых изменений сенситометрических параметров не происходит. Однако после содержания фотопленки при пониженных температурах, коробки с пленкой следует вскрывать только после ее отогревания до рабочего диапазона температур (4 - 24С°). В противном случае, возможна конденсация влаги на фотослое, что может привести к изменению его однородности и склеиванию. При условии правильного хранения фирма-изготовитель гарантирует сохранность продукции не менее 1,5 лет. Срок годности пленки Агфа NDT указывается на упаковке.
Химреактивы Agfa NDT для обработки радиографической пленки
В следующей таблице приведены данные по комплектации и нормам расхода химреактивов, для ручной и машинной обработки радиографической пленки Agfa. Эта информация дает возможность определить общий вес и габариты необходимого количества расходных материалов.
Упаковка для розничной торговли | Транспортная упаковка (коробка) | ||||||
Наименование | Розничный комплект поставки | Расход готового раствора | Вес, кг | Вес, кг | Длина, см | Ширина, см | Высота, см |
Ручная обработка (1 коробка = 4 канистры) | |||||||

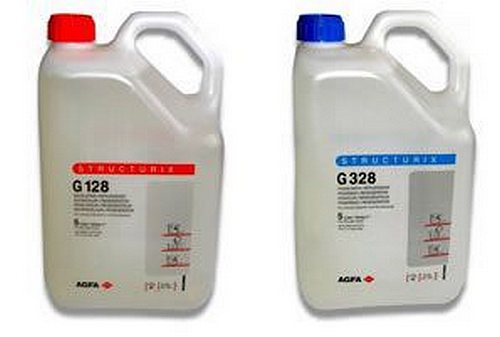

AgfaG128 | Жидкий концентрат, канистра 5 л для готового раствора 25 л | 1 л / 1 м² пленки | 6,9 | 27,6 | 37,9 | 29,3 | 33,7 |
AgfaG328 | Жидкий концентрат, канистра 5 л для готового раствора 25 л | 1 л / 1 м² пленки | 7,1 | 28,6 | 37,9 | 29,3 | 33,7 |
Машинная обработка (1 коробка = 1 комплект) | |||||||
AgfaG135 | Жидкий концентрат, комплект из 6-ти канистр для готового раствора 40 л (2 x 5 л + 2 x 0,25 л + 2 x 0,5 л) | 0,8 л / 1 м² пленки | 15,8 | 15,8 | 30,5 | 27,2 | 32,9 |
AgfaG335 | Жидкий концентрат, комплект из 4-х канистр для готового раствора 40 л (2 x 5 л + 2 x 1,25 л) | 1,2 л / 1 м² пленки | 17,2 | 17,2 | 38,9 | 21,7 | 33,1 |
AgfaG135S | Жидкий концентрат, канистра 1 л, в коробке 4 канистры | 1 л / 80 л проявителя | 1,3 | 5,2 | 21,4 | 18,8 | 26,6 |
Условия хранения химреактивов Agfa NDT
Оптимальная температура хранения химреактивов Agfa находится в интервале от +4°С до +23°С. Положительный интервал температур применения реактивов связан с высоким содержанием воды в их составе. При низких температурах (до -50°С) химические реактивы незначительно меняют свои физико-химические свойства. В случае замерзания реактивы необходимо разморозить при комнатной температуре и в дальнейшем применять в обычном режиме.
Рекомендации по разведению концентратов химреактивов для ручной обработки пленки G128 и G328. В ёмкость с 15-ю литрами воды (t воды от +15 до + 40 °С) влить 5л концентрата, тщательно перемешать, после чего добавить в получившийся раствор оставшиеся 5 литров воды (t воды от +15 до +40 °С).
Рекомендации по разведению концентратов химреактивов для машинной обработки пленки G135 и G335. Розничный комплект поставки проявителя G135 (1 коробка) состоит из двух одинаковых полукомплектов, состоящих в свою очередь, из трёх компонентов каждый. Полукомплекты могут быть разведены до 20 литров рабочего раствора. Для разведения одного полукомплекта проявителя необходимо в ёмкость с 10-ю литрами воды (t воды от +15 °С до + 40 °С) влить 5л. концентрата А, добавить 0,5 л. концентрата В и 0,5 л. концентрата С. После этого в получившийся раствор необходимо добавить оставшиеся 4 литра воды. После каждого добавления очередного компонента, растворы следуеткак следует перемешивать.
Розничный комплект поставки фиксажа G335 (1 коробка) состоит из двух одинаковых полукомплектов, каждый из которых, состоит из двух компонентов. Каждый из полукомплектов может быть разведен до 20 литров рабочего раствора. Для разведения одного полукомплекта фиксажа необходимо в ёмкость с 10-ю литрами воды (t воды от +15 °С до + 40 °С) влить 5л. концентрата А, добавить 1,25 л. концентрата В и оставшиеся 3,75 литра воды. После каждого добавления очередного компонента концентрата, растворы следует тщательно перемешивать.

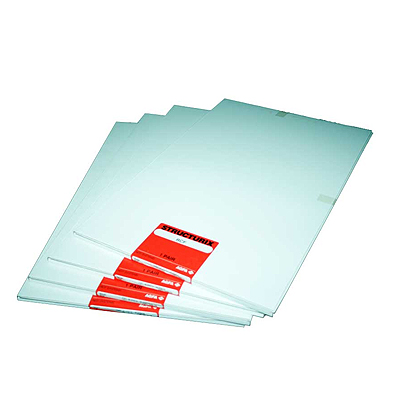

Усиливающие экраны Agfa NDT
Усиливающие экраны Agfa NDT используются для контроля толстостенных изделий, позволяя значительно сократить время контроля и увеличить ресурс импульсных аппаратов. Экраны Agfa NDT представлены высокоскоростным флуоресцентным экраном NDT 1200 и флуорометаллическим экраном RCF.
Особенности и свойства усиливающего экрана AGFA 1200. Флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность в сочетании с приемлемой различимостью деталей снимка. Комбинация пленки AGFA F8 или F6 особенно подходит для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых металлических или бетонных конструкций. Экран AGFA NDT 1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, когда дозы излучения очень низки.
Особенности и свойства усиливающего экрана AGFA RCF. Экран AGFA RCF имеет встроенный фильтр из оксида свинца для рассеянного излучения. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA NDT F8 дает значительную экономию во времени. Флуоресцентный экран AGFA RCF это оптимальный компромисс между различимостью деталей и скоростью работы. Защитное покрытие (ЕВС/ Elektron-BeamCured) и полиэстеровая основа делают экран особенно прочным. Усиливающие экраны AGFA RCF можно применять, в том числе для обследования морских трубопроводов.
Цена рентгеновской пленки Agfa (Агфа) по заявке. Смотрите так же разделы – Рентгеновские Аппараты, Проявочные машины, Принадлежности для радиографического контроля, Усиливающие экраны, Дозиметры, Аттестация лабораторий по радиографическому методу.
Промышленную рентгеновскую пленку AGFA NDT можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. А так же Республики Казахстан, Белоруссия и другие страны СНГ.
