Локатор арматуры Profoscope

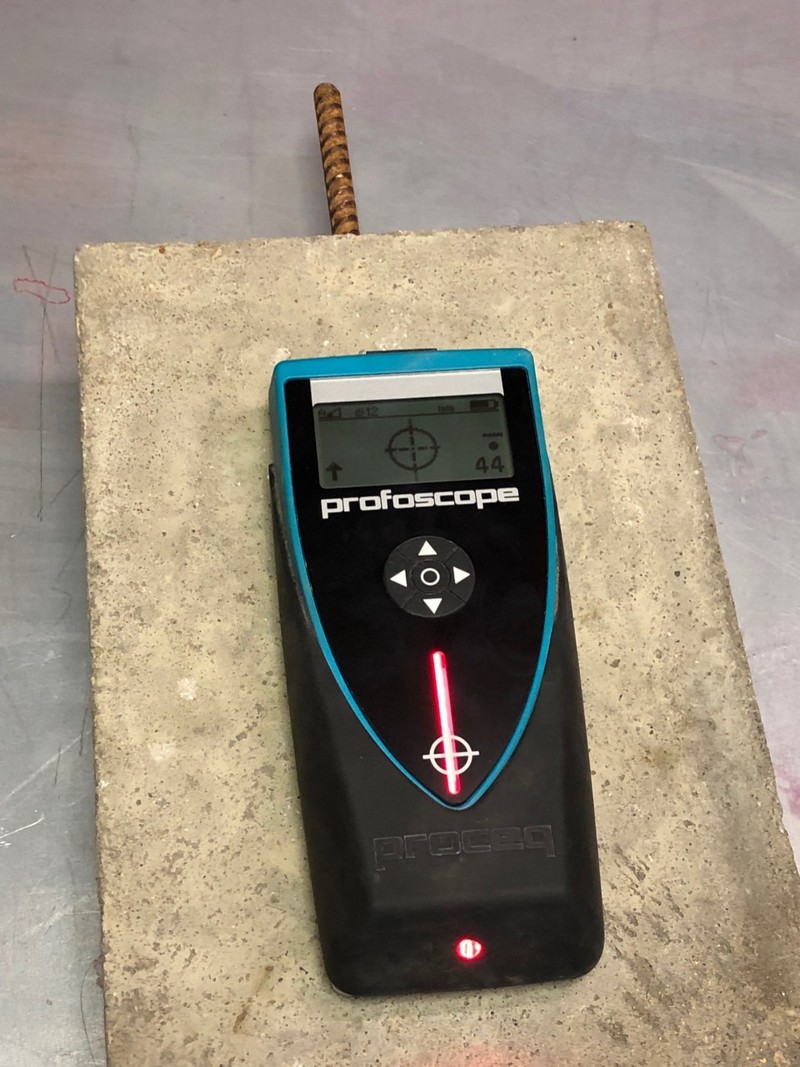

Локатор (детектор) арматуры Profoscope швейцарской компании Proceq это универсальный прибор для поиска арматурных стержней, определения их диаметра и глубины залегания в изделиях из железобетона. Локатор арматуры Профоскоп имеет уникальную технику визуализации арматурных стержней, это дает возможность фактически видеть арматуру под слоем бетона на глубине до 180 мм. Положение стержня под прибором отображается на экране в режиме реального времени (см. видеоролик).

Вместе с положением арматуры, локатор отображает ее диаметр и толщину находящегося сверху бетона, позволяя определить точные параметры армирования даже при неизвестном диаметре арматуры и толщине бетонного слоя. Благодаря этим функциям, детектор арматуры Profoscope может быть полезен для оценки арматурной сети при расчете конструктивных нагрузок и на объектах, где требуется сверление железобетона, позволяя уберечь от повреждений вращательные буры и твердосплавные сверла.

Наша аттестованная лаборатория оказывает услуги по контролю бетона с использованием локатора Profoscope. По результатам контроля выдается официальное заключение. Работы проводятся дефектоскопистами, аттестованными на II и III уровни. Проведение работ возможно в московском регионе и за его пределами.

В качестве основных преимуществ локатора арматуры Profoscope по сравнению с аналогичными приборами, можно выделить следующие:

• Универсальность: прибор объединяет в себе функции обнаружения арматурного стержня, его положения в пространстве и диаметра а также позволяет измерять толщину защитного слоя бетона.

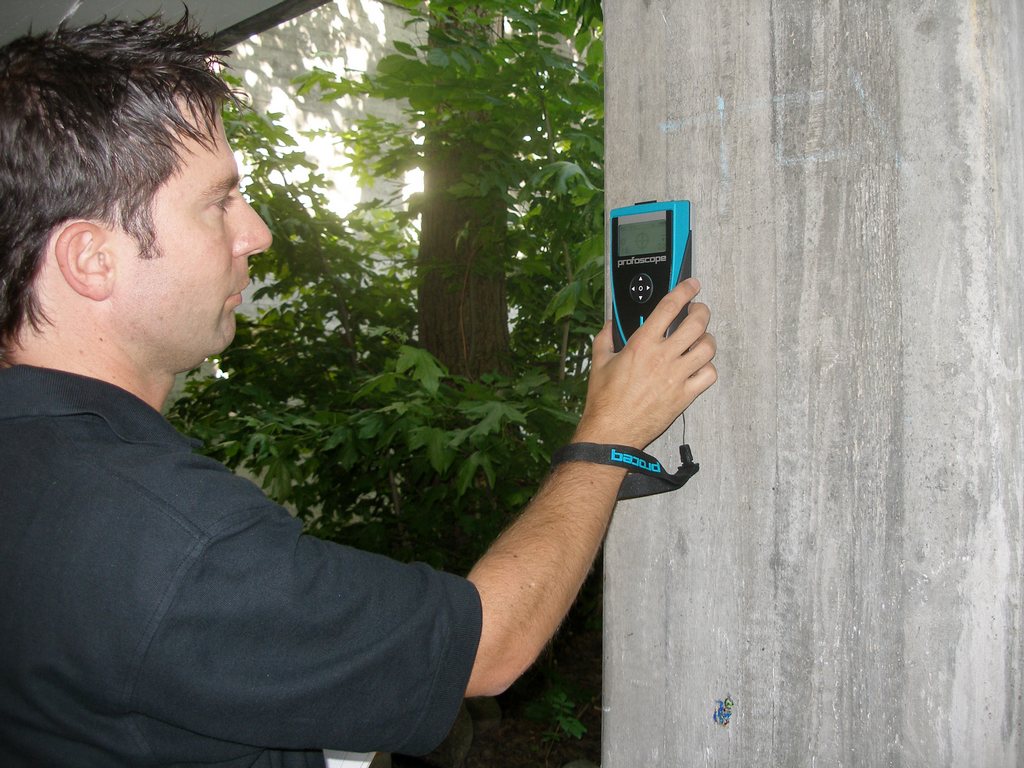

• Простота использования: прибор сочетает в себе удобный интерфейс и легкость визуального восприятия. Profoscope имеет автономное питание, весит всего 330г. и может управляться одной рукой.
• Долговечность: герметичный корпус со сменным защитным покрытием обеспечивает длительный срок службы в широком диапазоне температур (-10° до 60° C)
• Функция памяти (для Profoscope+): функции ручного и автоматического сохранения данных в также их экспорт и анализ подробнее описаны ниже.

Расширенные возможности локатора Профоскоп

Profoscope+ имеет те же характеристики, что и Profoscope, но дополнительно оснащен функцией памяти для сбора данных. Различные режимы хранения данных Profoscope+ позволяют обойтись без ведения записей результатов вручную, это ускоряет процесс контроля и снижает вероятность допущения ошибок рабочими.

Программное обеспечение ProfoLink на базе Windows, поставляемое в комплекте с локатором арматурных стержней Profoscope+ дает возможность удобно загружать, редактировать и представлять измеряемые данные. Обмен данными происходит через USB порт или с карты памяти MicroSD.

Технические характеристики

Характеристика	Значение
Диапазон измерений
Диапазон измерений диаметра арматуры, мм	5-40

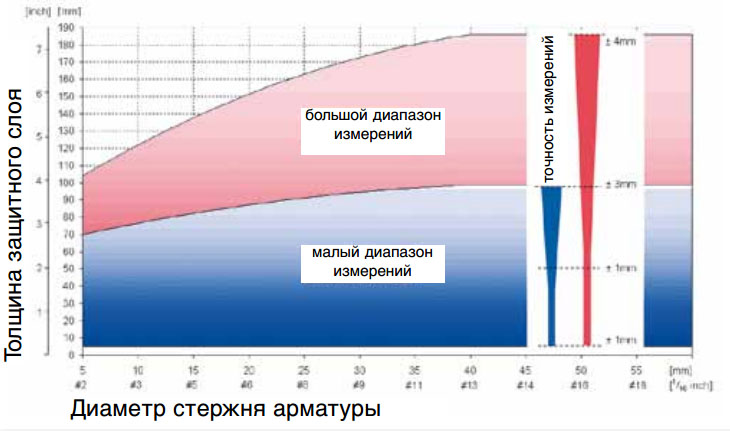

Диапазон измерений толщины защитного слоя бетона при диаметре стержней арматуры, мм: от 5 до 10 мм; свыше 10 до 20 мм; свыше 20 до 30 мм; свыше 30 до 40 мм	2-120 2-150 2-160 2-185
Пределы допускаемой абсолютной погрешности измерений диаметра арматуры, мм	±2
Пределы допускаемой абсолютной погрешности измерений толщины защитного слоя бетона, мм, при толщине защитного слоя бетона, мм: от 2 до 50 свыше 50 до 90 свыше 90 до 120 свыше 120 до 185	±1 ±2 ±3 ±4
Дискретность, мм	1
Электропитание
Источники питания	батарейки 2 x 1.5 V AA (LR6)
Диапазон напряжений	3.6 V до 1.8 V
Потребление тока
Питание включено, подсветка выключена	~ 50 mA
Питание включено, подсветка включена	~ 200 mA
Режим ожидания	~ 10 mA
Выключение питания	< 1 μA
Срок службы батареи
Подсветка выключена	> 50 ч
Подсветка включена	> 15 ч
Простои
Режим ожидания	30 сек
Автоматическое отключение	120 сек
Условия окружающей среды
Температурный диапазон	-10° до 60° C
Диапазон влажности	от 0 до 100% отн. вл.
Класс защиты	IP54
Хранение данных (только для Profoscope+)
Количество измерений	49 500 измерений (500 объектов по 99 измерений)
Совместимость программы ProfoLink	Windows 2000, XP, Vista, 7

Комплект поставки

Комплект локатора арматуры Profoscope+ состоит из прибора с тестовым блоком и принадлежностей: батарейки, карта памяти, кабель USB, брезентовый чехол, подвесной ремень, мел, документация, программа ProfoLink

Обслуживание и гарантия

Компания Proceq обеспечивает гарантийное и сервисное обслуживание Profoscope через свои представительства. Стандартная гарантия на электронную часть прибора составляет 24 месяца, гарантия механической части – 6 месяцев. Во время размещения заказа и в течении 90 дней после приобретения возможно приобрести расширенную гарантию на 1,2 или 3 года.
