Вакуумные рамки используются для контроля герметичности пузырьковым методом. Контроль позволяет выявить сквозные дефекты в сварных соединениях и основных изделий из стали и пластика. Рамки применяются для контроля таких объектов как - резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Наши фирменные рамки имеют свидетельство об испытании Головной материаловедческой организации ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89

При проведении контроля пузырьковым способом, важным условием является определенный уровень освещенности объекта. Рамки с подсветкой помогают обеспечить необходимую освещенность для проведения контроля и как следствие более качественное его проведение. Нашей компанией разработано два типа рамок, обеспечивающих выполнение этого условия. 1.Вакуумная рамка с со светодиодами, распределенными внутри нее по поверхности. Питание 9 В, выключатель размещен на кран-ручке напуска атмосферы. 2.Вакуумная рамка «Эксперт-1000» со встроенными светодиодами в ручку. По результатам проведенных испытаний в аккредитованной лаборатории рамка Эксперт-1000 обеспечивает освещенность более 1000 лк. Это соответствует требованиям нормативных документов РД-25.160.10-КТН-015-15, API 650, ГОСТ Р 50.05.01-2018, СДОС-07-2012.

Для контроля нестандартных поверхностей, в том числе трубопроводов разного диаметра, возможно изготовление вакуумных рамок по размерам заказчика. Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Иногда мы меняем некоторые комплектующие, не влияя при этом на основные технические параметры или улучшая их.

Наша лаборатория оказывает услуги по контролю герметичности с применением вакуумных рамок собственного производства. Все допущенные к работам специалисты аттестованы на II уровень согласно СДАНК-02-2020. По результатам измерений выдается заключение установленного образца. Мы работаем с юридическими и физическими лицами. Контроль герметичности возможен как лабораторно, так и с выездом. Заявки направляйте на kontrol@ntcexpert.ru.

В зависимости от формы контролируемых объектов могут быть использованы следующие стандартные виды вакуумных рамок:

Форма рамки	Размеры окна, мм	Фото	Назначение

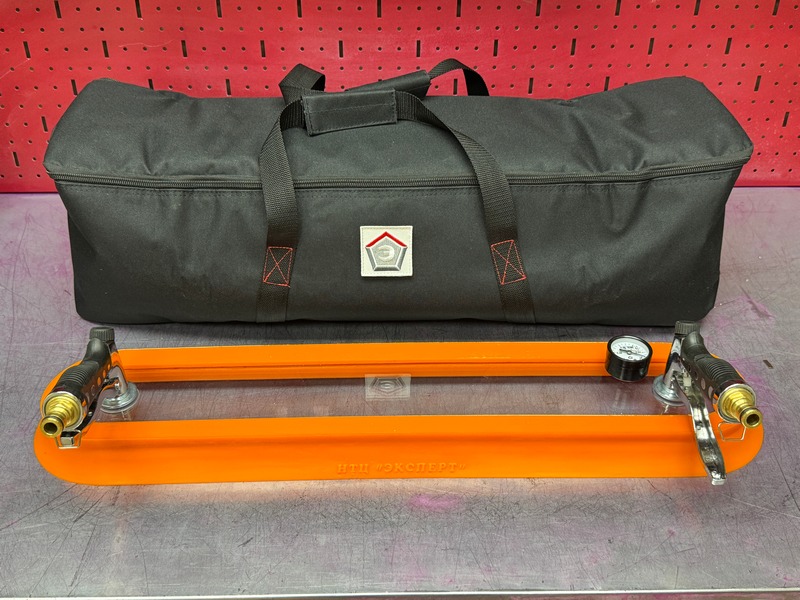

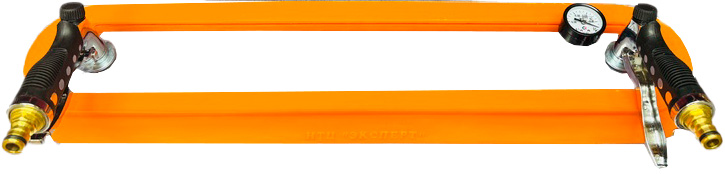

Вакуумная рамка для контроля герметичности плоская	620 х 80		Контроль стыковых сварных швов и плоских поверхностей

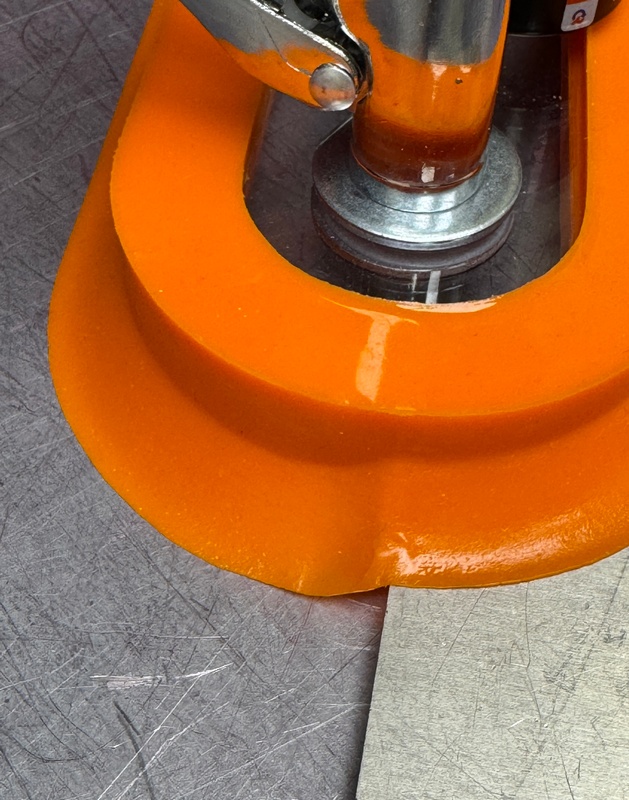

Рамка для контроля герметичности плоская-нахлест	600 х 60		Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм (С 07.04.2020 изменен размер рабочего окна с 602х62 мм на 600х60 мм)

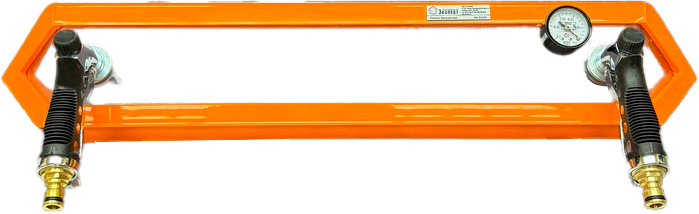

Рамка вакуумная угловая	530 х 75		Контроль угловых (уторных) и тавровых сварных швов

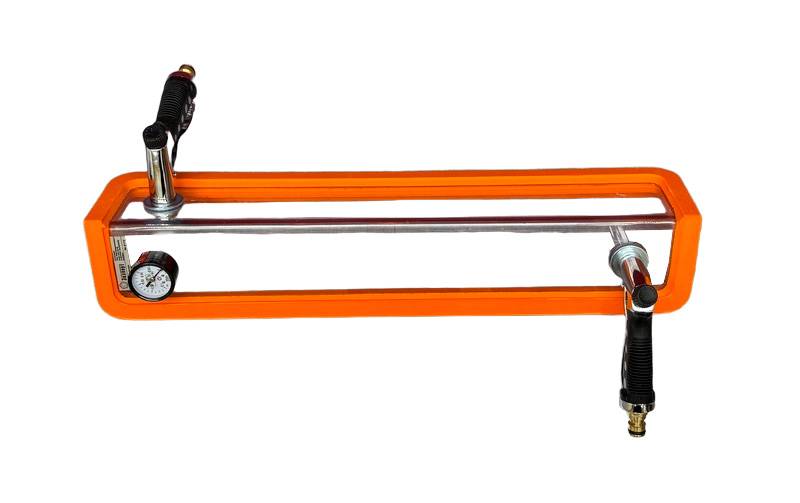

Рамка вакуумная угловая (внешняя)	530 x 75 x 75		Контроль внешних угловых (уторных) сварных швов

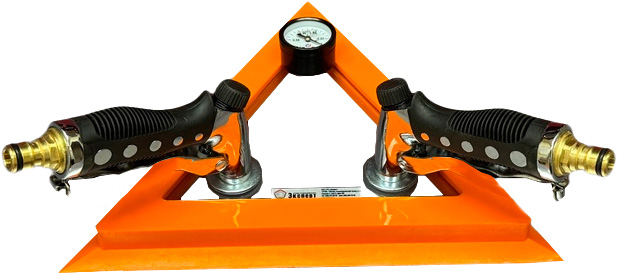

Вакуумная рамка треугольная	195 х 195 х 195		Контроль внутренних сварных углов образованных тремя плоскостями

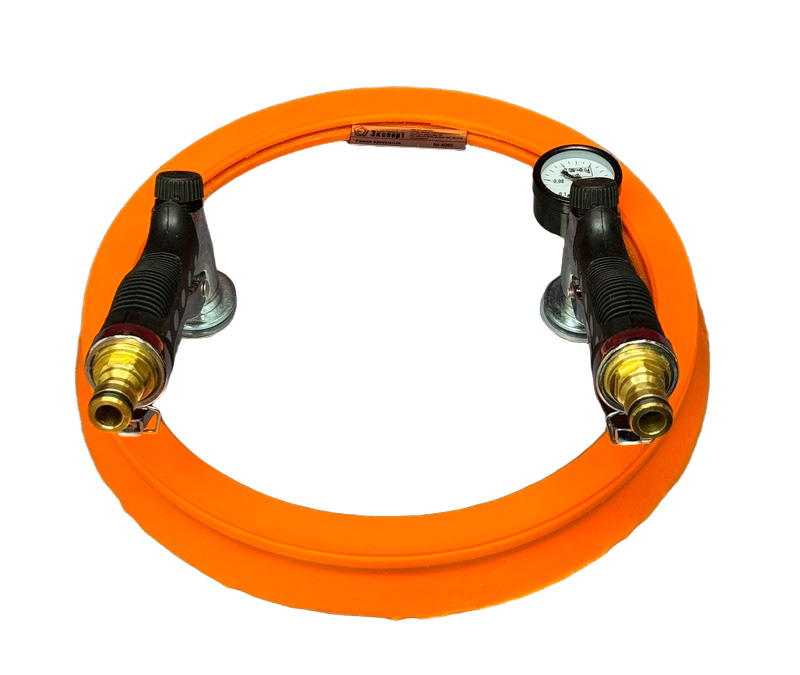

Вакуумная камера круглая	Ø 240		Для контроля плоских, выпуклых и вогнутых поверхностей

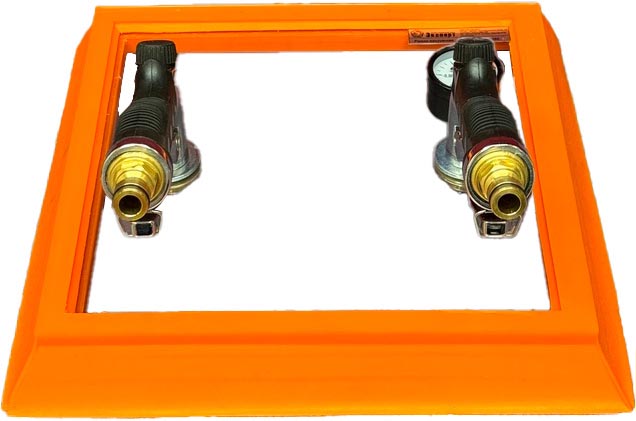

Рамка вакуумная квадратная 230x230	230 х 230		Для контроля плоских поверхностей
Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм	Зависят от диаметра		Контроль герметичности трубопроводов
Рамка вакуумная «Эксперт-1000»	620 х 80		Контроль стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк.
Вакуумная рамка с со светодиодной подсветкой	В зависимости от рамки		Вакуумная рамка любого вида. Подсветка имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии.
Вакуумная рамка для контроля герметичности цилиндрическая	Ø 100		Для наружного контроля трехгранных углов
